【導讀】技術文章《智能數模轉換器科普》介紹了智能數模轉換器(DAC)及其如何為諸多應用帶來價值。智能DAC可減輕軟件開發的負擔從而提高設計效率，還能提供很多有用的功能，若沒有這些功能，則需要使用性能較低或類似但成本更高的外部元件。智能DAC的集成特性能以低成本實現高精度。
在本文中，我們將討論智能DAC如何通過器件的反饋引腳產生直接由模擬信號控制的脈寬調制(PWM)信號。本示例中使用的DAC53701采用非易失性存儲器(NVM)，后者經過初步編程，即使在下電上電后，也可以存儲所有寄存器配置。
對于汽車照明和工業應用中的遠程控制和故障管理，可以將智能DAC用作PWM發生器，以提供可配置的模擬至PWM轉換、占空比轉換以及通用輸入(GPI)至PWM轉換，與同類競爭解決方案相比成本更低且性能更高。讓我們從簡單的PWM生成開始，詳細了解各個方面。
PWM函數生成
與微控制器(MCU)或基于計時器的解決方案不同，智能DAC具有連續波形生成(CWG)模式，可實現簡單的PWM生成。函數發生器能夠輸出三角波、具有上升或下降斜率的鋸齒波以及方波。您可以使用配置寄存器來自定義波形的壓擺率和高低電壓電平。函數發生器可以創建具有有限數量的可調頻率且占空比為50%的方波。
模擬至PWM轉換
對于諸如溫度至PWM的應用，智能DAC可通過將鋸齒波或三角波發送至內部輸出緩沖器的一個輸入端，并將閾值電壓發送至另一個輸入端，來實現模擬至PWM轉換輸出。DAC53701反饋引腳會提供內部輸出緩沖器的輸出和反相輸入之間的反饋路徑，從而將該緩沖器用作比較器。在圖1所示的示例中，電阻分壓器產生的模擬輸入電壓(VFB)被應用于反饋引腳。通過將DAC53701生成的三角波形與VFB進行比較，可生成方波。使用負溫度系數電阻器代替電阻梯中的某個電阻會產生可變占空比。

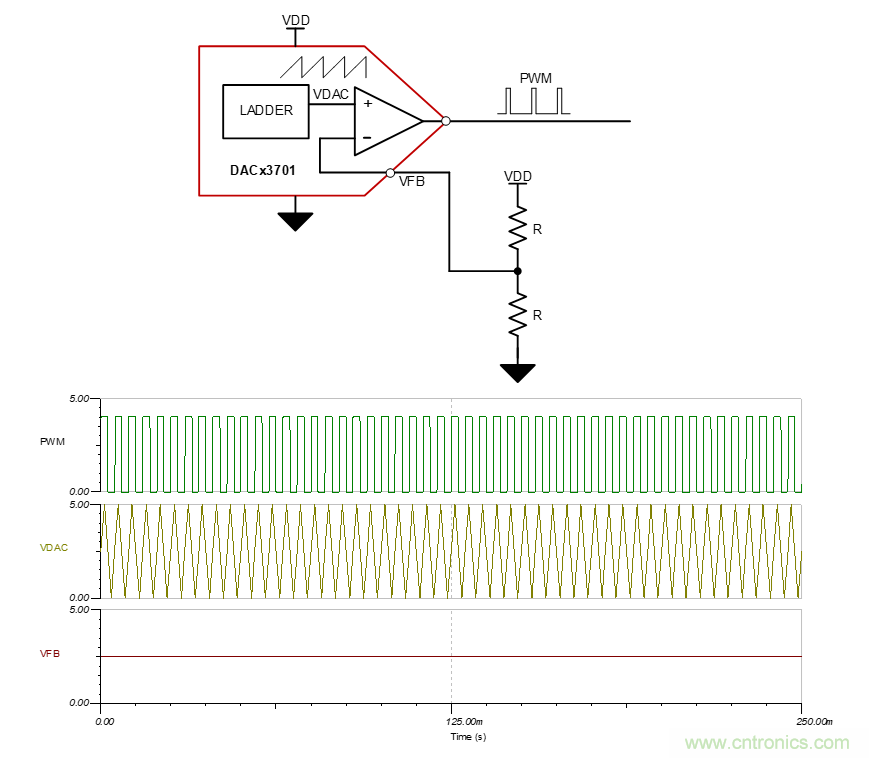

圖1：模擬至PWM轉換電路和仿真
公式1和2會計算輸入波形的頻率設置以產生PWM。這些公式中的寄存器會編程為智能DAC。
高裕度是波形的高壓電平，低裕度是波形的低壓電平。PWM輸出的占空比與施加在反饋引腳上的高裕度、低裕度和VFB相關，如公式3所示：
GPI至PWM轉換
在基于GPI的LED汽車尾燈調光中，智能DAC通過擴展反饋電阻分壓器網絡來提供額外的數字接口，如圖2所示。在圖1所示的DAC53701反饋網絡中增加兩個電阻器會創建兩個新的GPI引腳。反饋引腳上的電壓根據GPI1和GPI2的電平而變化。
如前一節所述，反饋引腳上的電壓，以及CWG產生的三角波形或鋸齒波形的高裕度和低裕度電壓，決定了PWM輸出的占空比。GPI0可通過對DAC53701加電和斷電來為系統提供打開和關閉功能，或者為CWG提供啟停功能。

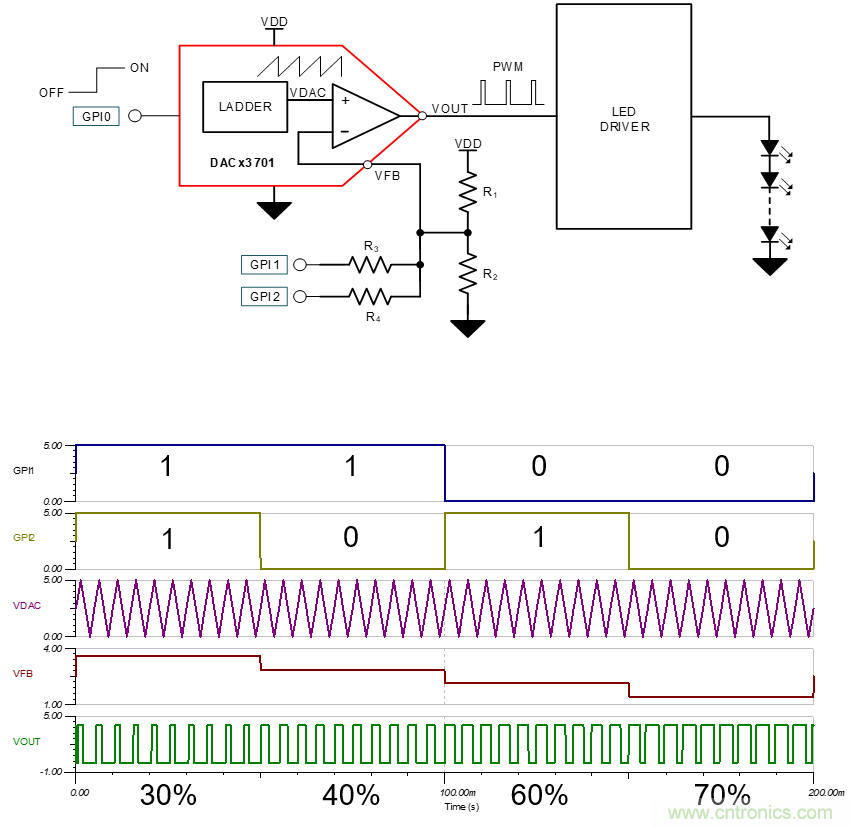

圖2：GPI至PWM轉換電路和仿真
555定時器替代產品
智能DAC的PWM占空比通過更改三角波或鋸齒波高裕度和低裕度電壓來控制，而頻率是通過設置DAC的壓擺率來控制。這些可編程設置消除了對其他計時電路（例如555計時器）的需求。將555計時器替換為智能DAC有諸多優勢。典型的555計時器尺寸為9mm x 6mm，需要通過外部元件來設置其工作頻率。智能DAC采用2mm x 2mm Quad Flat No-Lead封裝，所需的外部元件更少，并且其頻率不受任何易溫移的外部元件控制。
PWM占空比轉換
當您需要調整PWM占空比以匹配系統中各種器件的輸入范圍時，智能DAC可以轉換輸入PWM信號的占空比。在PWM輸入信號上添加一個電阻電容(RC)濾波器會將其轉換為模擬電壓，適用于智能DAC的反饋引腳。大多數情況下，您需要對PWM輸入信號進行反相，因?yàn)镽C濾波器將為較大的占空比提供較大的模擬電壓。DAC53701反饋引腳上的較大模擬電壓將產生占空比較小的輸出波。
在對輸入PWM進行反相輸入并添加RC濾波器之后，可以通過以下方法改變輸出的占空比：使用電阻分壓器對RC濾波器的輸出進行分頻，或根據公式3調整來自DAC53701 CWG的三角波或鋸齒波的高裕度和低裕度值。使用圖3的原理圖和仿真顯示了輸入PWM波形的反相和濾波，以及使用DAC53701的占空比轉換。

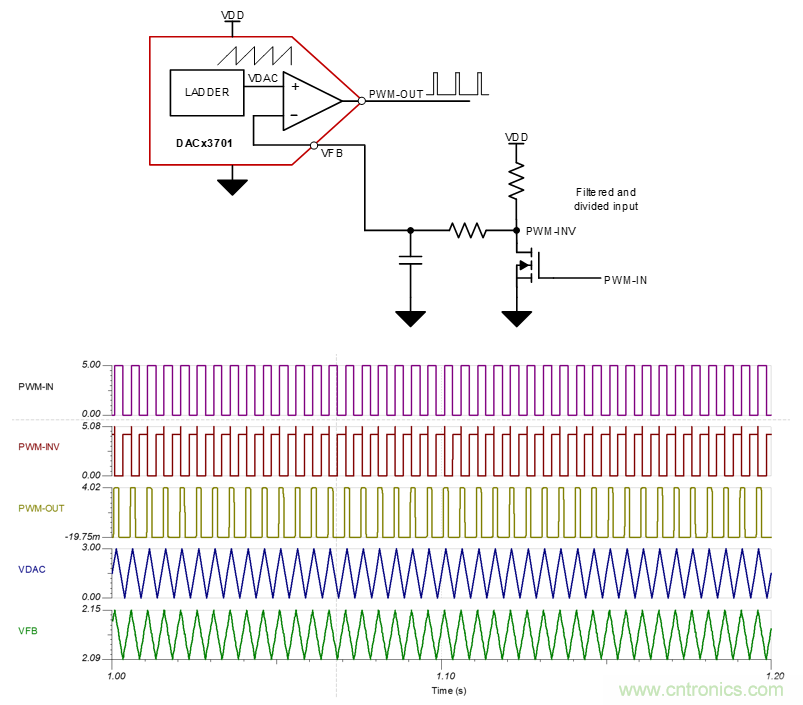

圖3：PWM占空比轉換電路和仿真
結束語
智能DAC非常適合大多數需要產生PWM的設計或子系統，并提供對內部元件的訪問以及存儲和可編程性。智能DAC可以幫助利用多個輸入，并將溫度、電阻或GPI輸入轉換為準確且可控的PWM信號。
