電磁兼容認證已經在中國拉開序幕，國家出人境檢驗檢疫局已帥先對列人《實施安全質量許可制度的進口商品目錄》中的個人計算機、顯示器、打印機、開關電源、電視機、音響設備等6種進口商品實施電磁兼容強制檢測，國內的電磁兼容認證試點工作已經完成。但由于我們國家開展電磁兼容實驗的起步較晚，建立電磁兼容實驗室所需的測量設備和器價格昂貴，因而在我們國家的電子產品研究和生產企業中電磁兼容測量并不普及，在對電磁兼容的測量設備和技術方面與國外仍存在著較大的差距。
由于多種復雜因素的影響，使得電磁兼容測量結果的一致性和其它指標測量相比很差，不同實驗室之間對同一樣機進行測量其結果也很難達到完全一致包括頻率點和量值。不準確的測量結果將錯誤的引導產品開發，可能導致企業承受不必要的經濟損失，不一致的測量結果將導致企業對電磁兼容困惑不解。如果不能保證測量結果的準確性和一致性，就會影響到電磁兼容認證工作的順利開展。
電磁兼容測量結果的準確性和一致性主要取決于測量?jī)x器的準確性和實驗室的管理水平。測量?jī)x器的準確性必須通過專業廠家的計量來保證，因?yàn)槟壳拔覀儑?guó)家的計量部門還沒有條件完全按照GB/T6113-1995的規定對電磁兼容測量?jī)x器進行全面的計量，同時我們還忽略了對測量環境的計量，諸如測量場地的電磁環境、供電環境、接地等等。由此看來依賴于儀器計量來保證電磁兼容測量結果的準確性和一致性是不可靠的，只有提高和保持電磁兼容實驗室的管理水平才是關鍵。下面就從實驗室管理的角度來談?wù)勅绾伪ＷC電磁兼容測量的準確性和一致性。
1、儀器裝置及配件的校驗

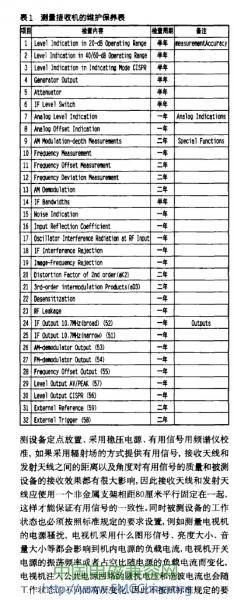

為了彌補儀器計量的不足，實驗室還必須定期對儀器進行一些必要的校驗，以確認儀器的性能和以前保持一致。電磁兼容測量?jī)x器的操作手冊一般都有維護保養的內容，選擇對日常測量項目密切相關的內容定期進行檢查，一卜面是一個測量接收機的維護保養內容供參考。(見表i)
由于電磁兼容測量的頻率范圍很寬，同時騷擾測量的量值很小、抗擾度測量的量值很大，因此儀器裝置的連接配件及傳輸路徑對測量結果的影響也很大。實驗室也必須定期對儀器連接配件和屏蔽電纜進行屏蔽效果的校驗，操作方法可參照抗擾度測量的屏蔽效果測量方法，電纜的屏蔽效果應大于40dB.上述校驗結果應有完整的報告記錄并存檔。
2、測試條件和步驟的規范化
測量條件包括被測設備的放置，測量系統為其提供標準工作狀態的有用信號，穩定的供電電壓等。實驗室應該采取有效的措施來保彰測量條件的規范化，比如被求設置被測設備的工作狀態，測量結果的一致性就不能得到保證。[page]
測量步驟包括儀器的設置，儀器和被測設備的連接、測量?jī)x器相互之間的連接以及操作過程等。GB13837-1997標準中對儀器的設置只是一筆帶過，GB6113-1995又太復雜更適合于計理眼組，實際上儀器設置的正確與否直接影響到測量結果的準確性，實驗室必須依據GB6113-1995的要求清楚明白翅續聆定與自己所使用儀器相關的設置內容和步驟，同時還應采取有效的措施確保不出現錯漏，比如利用計算機進行程控設置。儀器和惻則設備的連接和放置在測量標準中都有了嚴格的夫卿定，實驗室要咐姍勺是采取有效的措施確保這些要求得到滿足。
例如注入電源端騷擾電壓的測量中要求，“被測設備和地面上人工電源網絡之間的電源線，應盡可能短的路徑布置，娜丈0.8米的部分應與電源線平行往返折疊成03-0.4米的一束”。被測設備的電源線出口處與人工電源網絡的電源插座之間布置成垂直的位置，就是最短的路徑，這點比較容易fi該J。手工折疊扎線，每冰堵附怪}J規范一致就不那么容易，實驗室應該制作一個專門用于折疊扎線的非金屬夾具，這樣每次折疊的線束都可以固定在0.3米的長度，而且不容易札澈，通過細致的工作，把每個可能出現不一致性的步驟用強制性的手段固定下來。
3,測試系統的校驗
一般來說，很多儀器本身都有開機自檢和校準功能，而且還必須經過定期的計量，但是電磁兼容測量?jī)x器大都需要與另外的儀器或者附件配合組成專門的測量系統，系統中任何一個環節或者相互匹配出現問題都會影響整個測量系統性能的發揮。目前還沒有辦法對完整的測量系統進行計量，因此僅僅是儀器本身計量合格并不能切實保證電磁兼容測量結果的準確性和一致性，實驗室必須制訂一套完全符合實際操作狀態的測量系統自檢辦法。
最理想的辦法是有一個標準的騷擾源和敏感裝置，把它們作為被測設備，以此來校驗測量系統。但是制作這樣的騷擾源和敏感裝置難度很大，也很難達成統一的標準，即使將來有了，一般的實驗室也消費不起。實驗室可以自己選擇一個或者幾個具有代表性的而且性能比較穩定的樣機，作為系統校驗專用樣機封存。定期校驗時測量該樣機，然后與以前的測量結果進行比較，發現不一致的地方立刻查找原因，直到和以前的測量結果保持一致為止。如果測量?jī)x器安裝之初就開始了這種校驗，并且其準確性得到了設備供應商的承諾，則日后只要能夠堅持這種系統校驗工作，就可以保持電磁兼容測里系統的準確性和一致性。
電磁兼容標準都對測量裝置和測量布置作了比較嚴格的規定，而且還規定了同一的測量條件和方法。標準中給出的限值是基于完全符合標準規定的測量條件，只有這樣所得出的結果才有意義和可比性，嚴格的講電磁兼容的測量應該叫做實驗才貼切，它是用標準嚴格規定的裝置、條件和方法進行實驗來評估樣機的電磁兼容性能。以上列舉的幾種比較廉價而又實用的方法，可以有效的保彰測t工作完全滿足標準所規定的要求，而且大部分電磁兼容實驗室都可以做得到。只要做到周密細致的實驗室管理工作，電磁兼容測量的準確性和一致性就一定能夠得到有效的保證。
