【導讀】在《模擬對話》2017年12月文章中介紹SMU ADALM1000 之后，我們希望進行一些小的基本測量，這是ADALM1000系列的第六部分。本實驗活動的目標是了解何謂信號之間的相位關系，以及理論在何種程度上與實踐吻合。

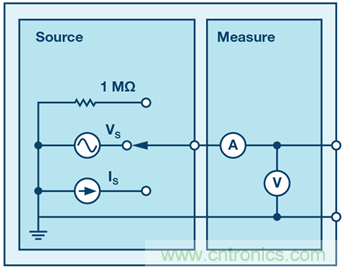

圖1.ADALM1000原理圖。
目標：
本實驗活動的目標是了解何謂信號之間的相位關系，以及理論在何種程度上與實踐吻合。
背景：
我們將通過正弦波研究相位的概念，并利用無源器件來觀察實際信號的相移。首先，我們將看看正弦波和參數中的相位項。大家應該熟悉以下等式：
隨著t前進，ω設定正弦波的頻率，而θ定義一個時間偏移，其決定該函數中的相移。
該正弦函數的值域是+1到-1。首先設定t等于一個常數，假設為1。參數ωt現在不再是時間的函數。ω以弧度表示，sin(π/4)約為0.7071。2π弧度等于360°，所以π/ 4弧度對應于45°。以度為單位，sin45°也是0.7071。
現在讓t像平時那樣隨時間變化。當ωt的值隨時間而線性變化時，它將產生一個正弦波函數，如圖1所示。當ωt從0變到2π時，正弦波從0上升到1，再下降到-1，最后回到0。這是正弦波的一個周期T。x軸是時變參數/角度ωt，其從0變化到2π。
在圖2所示的函數中，θ值為0。由于sine(0) = 0，所以曲線從0開始。這是一個簡單的正弦波，沒有時間偏移，這意味著沒有相位偏移。請注意，如果我們使用度數，ωt將從0變化到2π或從0變化到360°，產生圖2所示的正弦波。

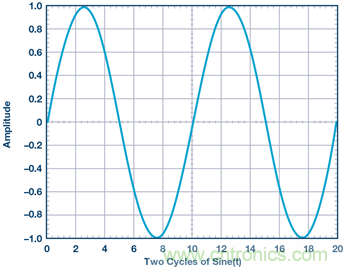

圖2.Sine(t)的兩個周期
如果我們在圖2中用相同的值ω繪制第二個正弦波函數，θ也是0，結果會如何？第二個正弦波將落在第一個正弦波之上。由于θ為0，兩個正弦波之間沒有相位差，二者在時間上看起來相同。
現在將第二個波形的θ變?yōu)?pi;/2（弧度）或90°。我們看到原始正弦波和在時間上左移的正弦波。圖3顯示了原始正弦波（綠色）和時間發生偏移的第二個正弦波（橙色）。偏移量是一個常數，因此我們看到原始正弦波在時間上偏移了θ值，在本例中它是波周期的1/4。

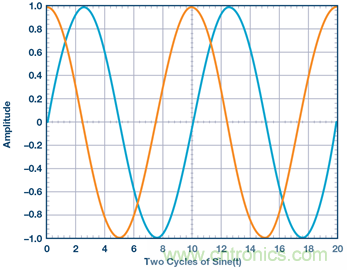

圖3.綠色：Sine(t)；橙色：Sine(t + π/4)
θ是式1的時間偏移或相位部分。相位角定義時間偏移量，反之亦然。式2表達了該關系。我們碰巧選擇了90°這一特別常見的偏移量。正弦波和余弦波之間的相位偏移就是90°。
當顯示了兩個正弦波時（例如在示波器上），相位角可通過測量兩個波形之間的時間來計算（負到正過零或上升沿可用作波形中的時間測量基準點）。正弦波的一個完整周期時間與360°相同。根據兩個波形之間的時間差dt和一個完整正弦波的一個周期時間T的比值，可以確定它們之間的角度。式2顯示了該精確關系。
相位：
其中T為正弦波周期。
正弦波中自然發生的時間偏移
一些無源元件會讓其上的電壓與流過其中的電流之間產生時間偏移。電阻兩端的電壓與流過其中的電流具有簡單的與時間無關的關系，V/I = R，其中R為實數，單位為Ω。因此，電阻兩端的電壓與流過其中的電流始終同相。
對于電容和電感，V與I的關系式類似。V/I = Z，其中Z為阻抗，具有實部和虛部。本練習僅研究電容。
電容的基本規則是電容兩端的電壓不會改變，除非有電流流入電容。電壓的變化率(dv/dt)取決于電流的幅度。對于理想電容，電流i(t)與電壓的關系式如下：
電容的阻抗是頻率的函數。阻抗隨頻率提高而降低，反過來說，頻率越低，阻抗越高。
ω被定義為角速度：
式4的一個微妙部分是虛算子j。例如，電阻的阻抗公式中沒有虛算子。流過電阻的正弦電流和電阻兩端的電壓之間沒有時間偏移，因?yàn)樗鼈冎g的關系完全是實數關系。唯一區別是幅度。電壓為正弦波，與電流正弦波同相。
電容則不是這樣。當我們查看電容兩端的正弦電壓波形時，它與通過電容的電流相比有時間偏移。虛算子j負責這一點。參見圖4，我們可以看到，當電壓波形的斜率（時間變化率dv/dt）最高時，電流波形處于峰值（最大值）。
時間差可以表示為兩個波形之間的相位角，如式2所定義。

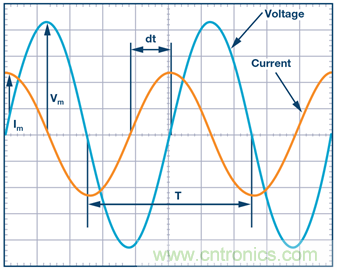

圖4.確定電壓和電流之間的相位角。
請注意，電容的阻抗是純虛數。電阻具有實阻抗，因此同時包含電阻和電容的電路將具有復阻抗。
要計算RC電路中電壓和電流之間的理論相位角：
其中， Zcircuit 為電路總阻抗
整理該式，使其看起來具有如下形式：
其中，A和B為實數。
因此，電流與電壓的相位關系即為：
材料：
● ADALM1000硬件模塊
● 兩個470 Ω電阻
● 一個1 μF電容
步驟：
1. 利用ALICE桌面工具設置快速測量：
○ 確保將ALM1000插入U(xiǎn)SB端口并啟動ALICE桌面應用程序。
○ 主屏幕看起來應該像一個示波器顯示屏，具有可調范圍、位置和測量參數。
○ 檢查屏幕底部，確保CA V/Div和CB V/Div均設置為0.5。
○ 檢查CA V Pos和CB V Pos是否設置為2.5。
○ CA I mA/Div 應設置為2.0，CA I Pos應設置為5.0。
○ 在AWG控制窗口中，將CHA和CHB的Frequency （頻率）設置為1000 Hz，相位為90°，最小值為0 V，最大值為5 V（5.000 V峰峰值輸出）。選擇SVMI模式和正弦波形。
○ 在Meas（測量）下拉菜單中，為CA-V、CA-I和CB-V選擇P-P。
○ 將Time/Div設置為0.5 ms，并在Curves（曲線）下拉菜單中選擇CA-V、CA-I和CB-V。
○ 在無焊試驗板上，將CHA輸出連接到470Ω電阻的一端。
○ 將該電阻的另一端連接到GND。
○ 點擊示波器Start（開始）按鈕。
如果電路板已經正確校準，則應看到一個正弦波在另一個的上方，CHA和CHB均等于5.00 V p-p。如果校準不正確，則可能看到兩個正弦波同相，CHA的幅度與CHB的幅度不同。如果電壓差很顯著，應重新校準。
2. 測量兩個已生成波形之間的相位角：
○ 確保CA V/Div和CB V/Div仍設置為0.5，并且CA V Pos和CB V Pos 設置為2.5。
○ CA I mA/Div應設置為2.0，CA I Pos 應設置為5.0。
○ 將CHA和CHB的Frequency（頻率）設置為1000 Hz，相位為90°，最小值為0 V，最大值為5 V（5.0 V峰峰值輸出）。選擇SVMI 模式和正弦波形。
○ 在AWG控制窗口中，將CHB的相位θ改為135°（90 + 45）。
CHB信號看起來應該像是超前于CHA信號。CHB信號從下方穿過2.5 V軸到CHA信號之上。結果為正θ，稱之為相位超前。從低到高的穿越時間基準點是任意的。也可以使用從高到低的穿越。
○ 將CHB的相位偏移更改為45°（90 - 45）。
現在看起來應該像是CHB信號滯后于CHA信號。
○ 將CA的Meas（測量）顯示屏設置為Frequency（頻率）和A-B Phase（A-B相位）。將CB顯示屏設置為B-A Delay（B-A延遲）。
○ 將Time/Div設置為0.2 ms。
○ 按紅色Stop（停止）按鈕暫停程序。使用鼠標左鍵可以在顯示屏上添加標記點。
利用標記測量CHA和CHB信號過零點之間的時間差。
○ 使用測得的dt和式2計算相位偏移θ(°)。
請注意，無法測量屏幕上未顯示至少一個完整周期的信號的頻率。通常需要兩個以上的周期來獲得一致的結果。你正在產生頻率，所以你已經知道頻率是多少。你無需在本部分實驗中測量頻率。
3. 使用實際的軌到軌電路測量幅度。

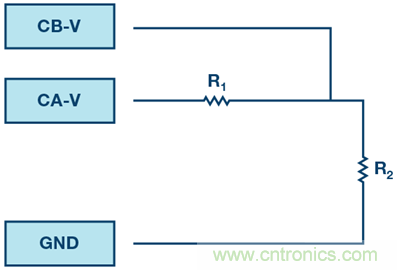

圖5.軌到軌電路
○ 使用兩個470Ω電阻在無焊試驗板上構建圖5所示的電路。

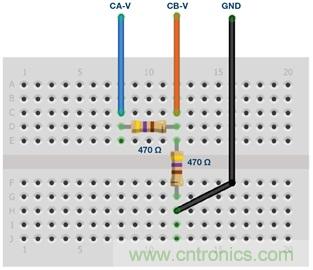

圖6.軌到軌試驗板連接
○ 在AWG控制窗口中，將CHA的Frequency（頻率）設置為200 Hz，相位為90°，最小值為0 V，最大值為5 V（5.0 V峰峰值輸出）。選擇SVMI模式和正弦波形。
○ 為CHB選擇Hi-Z模式。CHB的其余設置無關緊要，因?yàn)樗F(xiàn)在用作輸入。
○ 如彩色測試點所示，用導線將CHA輸出連接到CHB輸入和GND。
○ 將Horizontal Time Scale（水平時間刻度）設置為1.0 ms/div，以顯示波形的兩個周期。
○ 如果示波器尚未運行，請單擊其Start（開始）按鈕。
CHA中顯示的電壓波形是兩個電阻上的電壓(VR1 + VR2)。CHB中顯示的電壓波形是僅R2上的電壓(VR2)。要顯示R1上的電壓，我們使用MathMath下拉菜單中，選擇CAV-CBV方程。現在應該可以看到第三個波形，它就是R1上的電壓(VR1)。要查看兩條跡線，你可以調整通道的垂直位置以將它們分開。確保將垂直位置設置回原值以重新對齊信號。
○ 記錄VR1, VR2和VR1 + VR2的峰峰值。
你能看到VR1和 VR2的過零點之間有什么區別嗎？你能看到兩個不同的正弦波嗎？大概不會。應該沒有可觀察到的時間偏移，因此沒有相移。
4. 測量實際RC電路的幅度和相位。
○ 用1μF電容C1替換R2。

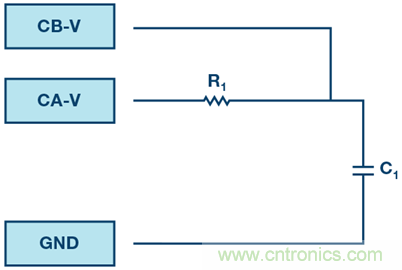

圖7.RC電路

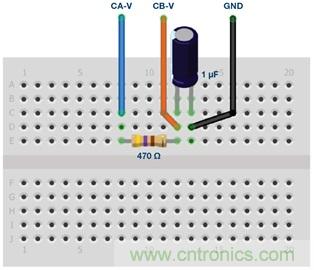

圖8.RC試驗板連接
○ 在AWG控制窗口中，將CHA的Frequency（頻率）設置為500 Hz，相位為90°，最小值為0 V，最大值為5 V（5.0 V峰峰值輸出）。選擇SVMI 模式和Sin波形。
○ 為CHB選擇Hi-Z模式。
○ 將Horizontal Time Scale （水平時間刻度）設置為0.5 ms/div，以顯示波形的兩個周期。
電容中沒有電流直接通過，所以我們必須以不同方式處理波形的平均值。
○ 主屏幕右側有一些地方可輸入通道A和通道B的直流偏移。按照圖9所示設置偏移值。
圖9.“調整增益/偏移”菜單
○ 現在已經移除了輸入的偏移量，我們需要改變波形的垂直位置以使其重新定位在網格的中心。將CA V Pos和CB V Pos設置為0.0。
○ 如果示波器尚未運行，請單擊其Start（開始）按鈕。
○ 測量CA-V、CA-I、CB-V和Math (CAV – CBV)峰峰值。
Math波形是什么信號？
○ 記錄VR1, VC1, IR1, 和 VR1 + VC1。
現在對相位做一些處理。希望你會看到幾個有時間偏移或相位差的正弦波顯示在網格上。我們測量時間偏移量并計算相位差。
○ 測量VR1, IR1和VC1之間的時間差并計算相位偏移。
○ 利用式2和測得的dt計算相位角θ。
標記對確定dt很有用。做法如下。
○ 顯示正弦波的至少2個周期。
○ 將Horizontal Time/Div（水平時間/格）設置為0.5μs。在網格上放置標記之前，務必點擊紅色Stop（停止）按鈕。
請注意，Marker Delta（標記增量）顯示屏?xí)涗洸钪档姆?hào)。
你可以使用測量顯示屏查看頻率。你已設置信號源的頻率，所以不需要依賴測量窗口來獲得此值。
如果你看不到屏幕上正弦波的一個或兩個周期有任何差異，則假設dt為0。
○ 將第一個標記置于CA-V (VR1 + VC1)信號的負到正過零位置。將第二個標記置于Math (VR1)信號的最近負到正過零位置。記錄時間差并計算相位角(θ)。請注意，dt可能是負數。這是否意味著相位角超前或滯后？
要?jiǎng)h除標記以進行下一次測量，請單擊紅色Stop（停止）按鈕。
○ 將第一個標記置于CA-V (VR1 + VC1) 信號的負到正過零位置。將第二個標記置于CB-V (VC1)信號的最近負到正過零位置。記錄時間差并計算相位角(θ)。
○ 將第一個標記置于Math (VR1)信號的負到正過零位置。將第二個標記置于CB-V (VC1)信號的最近負到正過零位置。記錄時間差并計算相位角(θ)。
IMath (VR1) 信號和顯示的CA-I電流波形之間是否存在可測量的時間差（相移）？由于這是一個串聯電路，因此AWG通道A產生的電流等于R1和C1中的電流。
問題：
1. 使用式5和式6，用適當?shù)闹堤鎿Q變量A和B，確定RC電路的阻抗(Zcircuit)和電流相對于電壓的相位(θ)關系。
2. 對于圖7中的RC電路，測量時間差并計算1000 Hz頻率下的相位θ偏移。
你可以在學子專區博客上找到問題答案。
附錄：

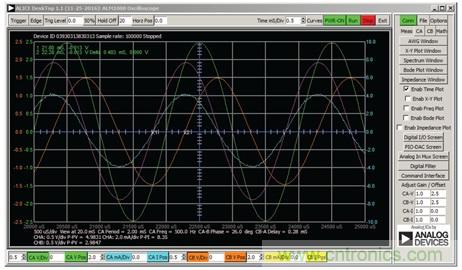

圖10.步驟5，Time/Div設置為0.5 ms。
注釋
與所有ALM實驗室一樣，當涉及與ALM1000連接器的連接和配置硬件時，我們使用以下術語。綠色陰影矩形表示與ADALM1000模擬I/O連接器的連接。模擬I/O通道引腳被稱為CA和CB。當配置為驅動電壓/測量電流時，添加-V，例如CA-V；當配置為驅動電流/測量電壓時，添加-I，例如CA-I。當通道配置為高阻態模式以僅測量電壓時，添加-H，例如CA-H。
示波器跡線同樣按照通道和電壓/電流來指稱，例如：CA-V和CB-V指電壓波形，CA-I和CB-I指電流波形
對于本文示例，我們使用的是ALICE 1.1版軟件。文件請點擊此處下載。
ALICE桌面軟件提供如下功能：
● 雙通道示波器，用于時域顯示和電壓/電流波形分析。
● 雙通道任意波形發生器(AWG)控制。
● X和Y顯示，用于繪制捕捉的電壓/電流與電壓/電流數據，以及電壓波形直方圖。
● 雙通道頻譜分析儀，用于頻域顯示和電壓波形分析。
● 波特圖繪圖儀和內置掃描發生器的網絡分析儀。
● 阻抗分析儀，用于分析復雜RLC網絡，以及用作RLC儀和矢量電壓表。
● 一個直流歐姆表相對于已知外部電阻或已知內部50 Ω電阻測量未知電阻。
● 使用ADALP2000模擬器件套件中的AD584精密2.5 V基準電壓源進行電路板自校準。
● ALICE M1K電壓表。
● ALICE M1K表源。
● ALICE M1K桌面工具。
欲了解更多信息，請點擊此處。
注：需要將ADALM1000連接到你的PC才能使用該軟件。

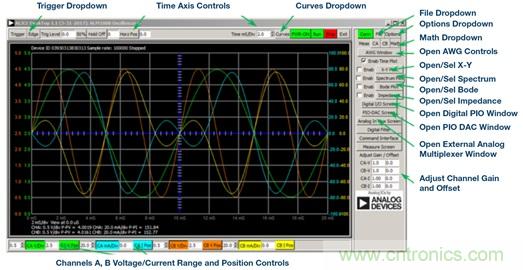

圖11.ALICE桌面1.1菜單
