【導讀】當今的大型家用電器市場與能源效率和“能源之星”認證等相關品牌推廣息息相關。消費者期望這類終端設備（如冰箱或暖通空調 (HVAC) 系統）具備出色的能效和產品可靠性。在本文中，我們將探討氮化鎵 (GaN) 和無刷直流 (BLDC) 電機系統的結合如何幫助提高消費者的生活水平。
當今的大型家用電器市場與能源效率和“能源之星”認證等相關品牌推廣息息相關。消費者期望這類終端設備（如冰箱或暖通空調 (HVAC) 系統）具備出色的能效和產品可靠性。在本文中，我們將探討氮化鎵 (GaN) 和無刷直流 (BLDC) 電機系統的結合如何幫助提高消費者的生活水平。
圖 1 所示為注重能效的典型家用電器。
圖 1 線路供電的家用電器和 HVAC 電機驅動器應用
冰箱和 HVAC 是對家庭用電量影響較大的典型家用電器，因此我們以冰箱壓縮機和 HVAC 加熱爐鼓風機為例，這些類型的終端設備使用電機系統來控制空氣和液體的流量，從而達到加熱和制冷的目的。在設計這些系統時，對電機將電能轉換為機械運動的方式進行優化至關重要。電機系統設計人員通常會修改電機總成的物理設計，對屬性進行調整以實現特定的額定電壓和速度。系統的電氣設計還需要采用正確的印刷電路板 (PCB) 布局，以及能夠?yàn)殡姍C(jī)換向和電力輸送提供正確信號的電子元件。

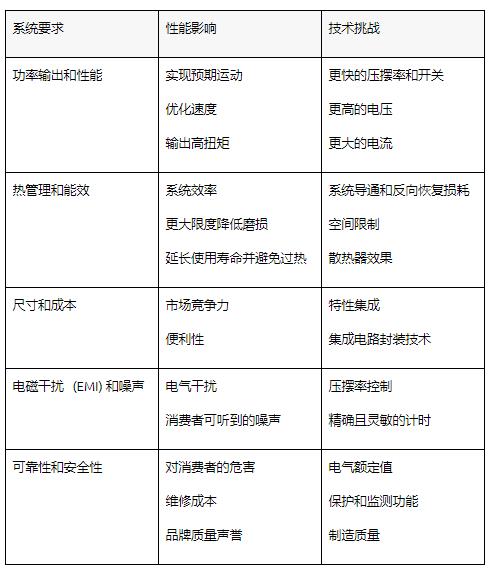

表 1 列出了電器電機系統的一些要求，以及它們的重要性。
擁有適合當前任務的元件可以簡化開發過程。例如，德州儀器已將其三層金屬 E 模式 GaN 技術整合到一款新的電機驅動器產品中來滿足專門的要求。DRV7308 能夠支持 650V 電壓，幾乎具備運行三相 BLDC 電機所需的所有功能，采用足夠小的封裝，因此可以將系統設計成特別小的尺寸。如果在功率低于 250W 的情況下運行，甚至可能不需要散熱器。如需更多信息，請下載白皮書“三相集成 GaN 技術如何更大限度提高電機驅動器的性能”。
DRV7308 適合 250W 家用電器應用，例如 HVAC 壓縮機。圖 2 是該系統的方框圖，其中包含我們的 GaN 智能電源模塊 (IPM)。這些由線路供電的系統通常包括交流/直流級、EMI 濾波器、電機逆變器級和電機。
圖 2 BLDC 電機驅動器系統方框圖
圖 2 所示的這類高壓系統包含主要成本元件，其中包括 PCB、散熱器及其組合件、無源器件和電機。德州儀器的 GaN IPM 技術在所有這些主要元件中都具有成本優勢，并最終有助于在系統的整個生命周期內節省能源成本。

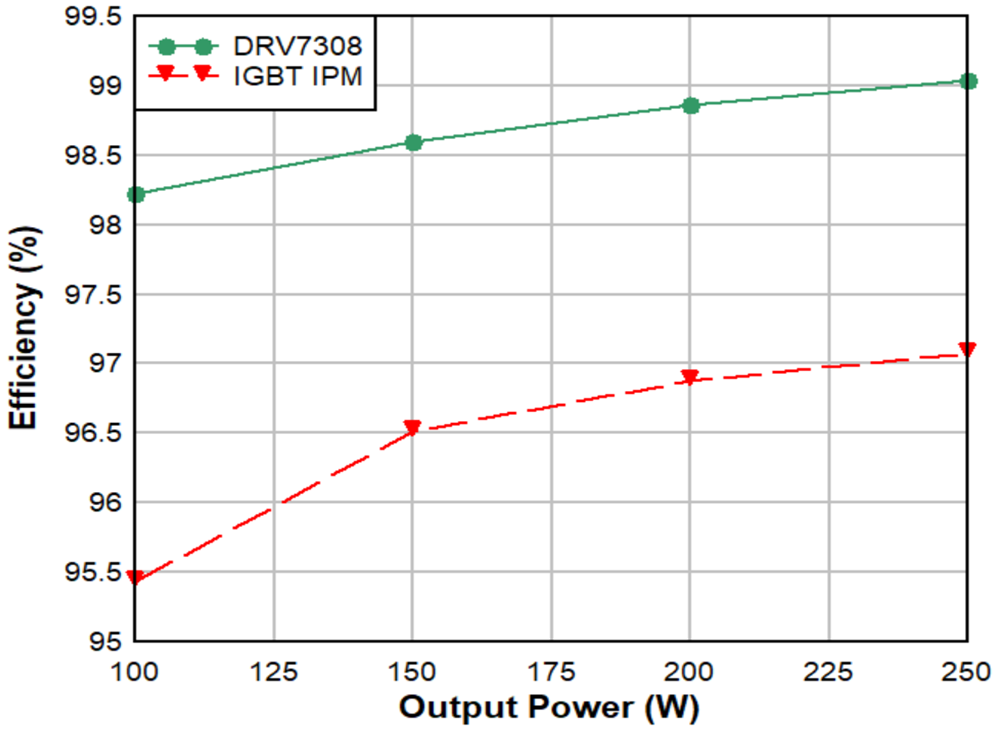

目前，在設計 250W HVAC 壓縮機電機逆變器級時有兩種選擇：使用金屬氧化物半導體場效應晶體管 (MOSFET) 或絕緣柵雙極晶體管 (IGBT) IPM，或者選擇分立式實施方案。這兩種解決方案的最大電機逆變器級效率均為 96% 或 97%，典型功率損耗為 6W 至 7.5W。這種低效率導致需要散熱器件（例如散熱器）、更大的 PCB（為了散熱）和更昂貴的電機才能達到特定的系統效率。DRV7308 GaN IPM 可以在更小的封裝內幫助將功率損耗降低 50% 甚至更多，從而實現高于 99% 的電機逆變器效率，如圖 3 所示。
圖 3 DRV7308 GaN IPM 和 IGBT IPM 在 250W 系統中的效率比較
鑒于 GaN 固有的技術優勢（無反向恢復損耗、低輸出電容、無尾電流、更高的壓擺率能力以及 205mΩ 的低漏源導通電阻），DRV7308 可以使功率損耗減半。得益于功率損耗降低 50% 甚至更多，無需再使用散熱器來消散功率損耗所產生的熱量。

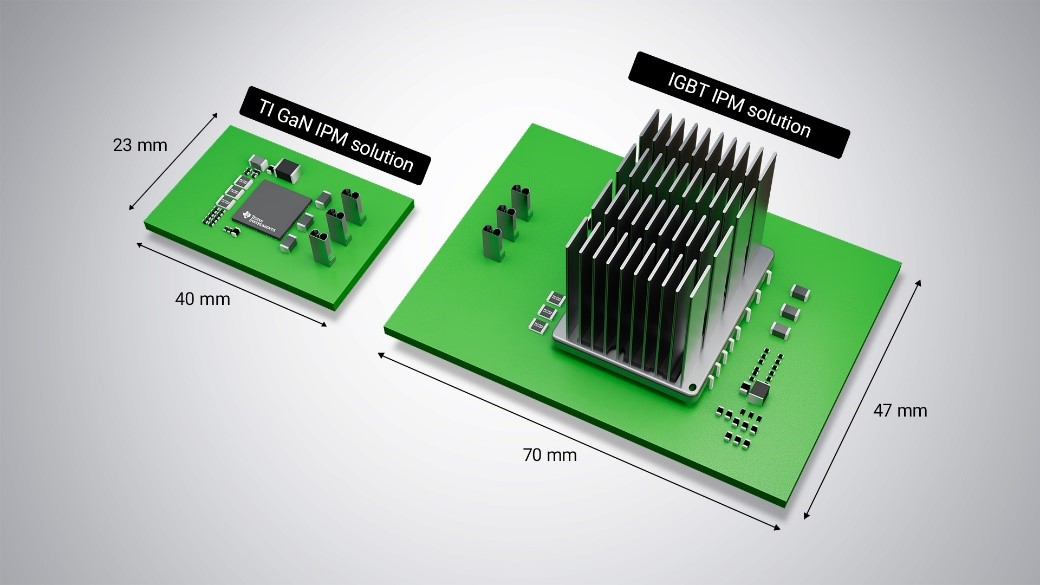

DRV7308 采用 12mm x 12mm 封裝，比同類 250W IPM 小 55%；請參閱圖 4，查看比較數據。最終，這些 GaN IPM 優勢和小封裝尺寸有助于將 PCB 尺寸縮小 65% 以上，從而降低 PCB 和散熱器件的成本。
圖 4 DRV7308 電路板與 250W IGBT 解決方案的比較

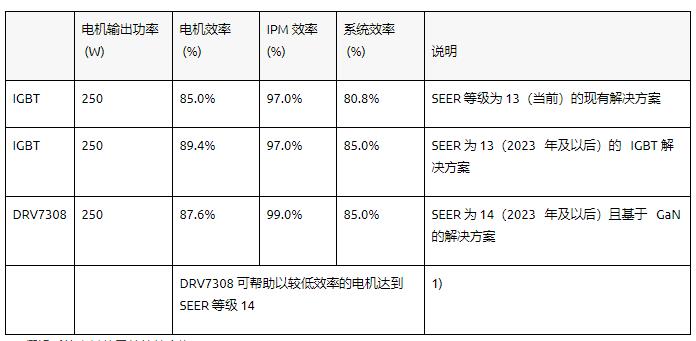

在這些應用中，電機的設計有時對總體系統成本有重大影響。HVAC 系統 2023 年季節能效比 (SEER) 等級為 14 時，要求效率為 85%，提高了 5%。DRV7308 可實現高于 99% 的效率，超過 85% 的效率要求，而且不增加電機成本。請參閱表 2。
1）假設系統中其他元件的效率為 98%。
表 2 使用 IGBT 或 DRV7308 時的 250W HVAC 壓縮機系統效率
結語
具有更高效率和可靠性的新款電器和 HVAC 系統正在不斷推向市場。DRV7308 解決了此類產品在電機逆變器方面長期面臨的難題，有助于進一步突破界限，實現更高的功率密度和可靠性以及更低的可聞噪聲。
（來源：德州儀器）
