通過EMI濾波電路的層層濾波、保險元件后，此時仍然是AC交流電，接下來電流會通過整流橋，然后變成高壓DC直流電。比如輸入整流橋的電壓是230V，那么輸出的電壓為“根號2”x 230V = 1.414 x 230V = 325.22V
圖1

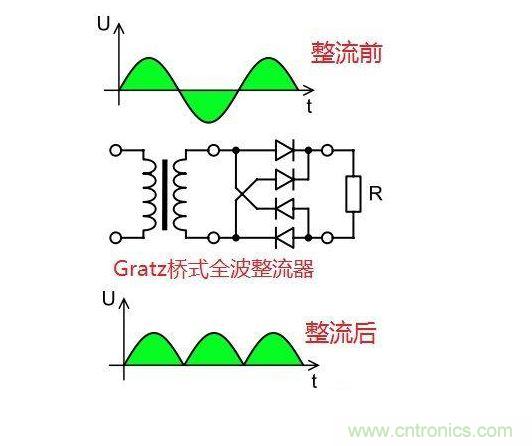

圖1中間的就是一個全橋整流器示意圖，包括4只整流二極管，半橋即2只。
作為過電的重要元件，整流橋的發熱量(尤其滿載時)很大，再加上它的小巧身段，發熱密度不容忽視，整流橋照片如圖2：
圖2

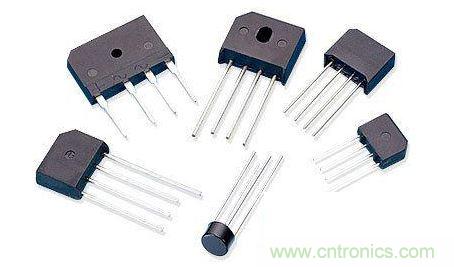

電源上常見的整流橋類似左上角，中間的孔是給螺絲穿過釘在散熱片上用的(釘在散熱片上的樣子參考EMI濾波電路第一張圖)。把這種整流橋近似看成扁立方體的話，散熱面就是上下左右前后共六個面和金屬引腳。沒散熱片時，主要靠前后兩個面積大的外殼面以及引腳傳熱到PCB板。有散熱片時散熱效率大大改觀。
整流橋的重要參數是耐壓值和耐流值。以常見的光寶(Liteon)為例，同系列兩枚整流橋 GBU10V08和GBU10V06，中間的10就是“在規格條件內”10安培電流，后面的V08和V06分別為耐壓800V和600V。那么“在規格條件內”是什么意思?如表1。
表1
[page]

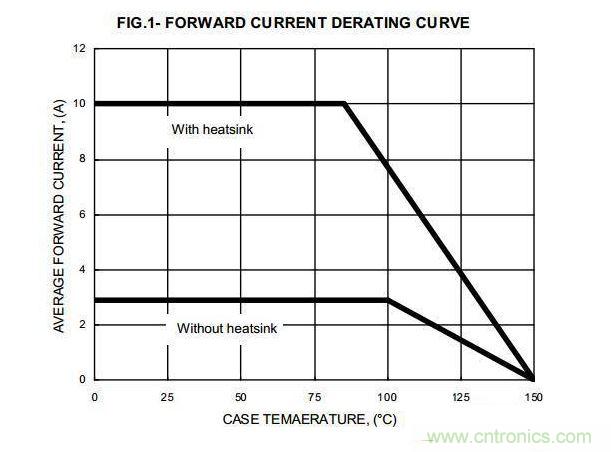

重要部分如紅框，即“有散熱片時，85攝氏度內進行整流，平均輸出能力穩定在10安培”和“無散熱片時，100攝氏度內進行整流，平均輸出能力穩定在2.9安培”。這充分說明了散熱對整流橋的作用。
圖3
從圖3來看就更直觀了，在整流橋散熱殼的溫度超過臨界點時，整流橋過電能力銳減;而沒有散熱片時，不管環境溫度如何，整流橋都只能小負荷工作。
回到電源選擇上來，消費者怎么看?要保證足額功率輸出，整流橋須達到規格。舉個例子，假設一個電源標稱輸入電壓100-264V in Vac，額定輸出600W，滿載時轉換效率90%，即滿載時輸入功率667W。根據P=UI，在110V市電典型值下整流橋不能是瓶頸，667/110=6A。如果這個電源采用上面兩種整流橋，那么一定是釘在散熱片上的，此時余量充足。如果整流橋沒有散熱片，那么根據2.9A的最大值標稱，反向計算667/2.9=230V，即該電源只能標200-264V in Vac。所以從成本等因素考慮，在同等條件下，有的廠商會用過流值較低的整流橋加散熱器，有的廠商會用余量特別大的整流橋裸奔，還有的廠商會使用兩枚整流橋。
圖3曲線應該是“純被動散熱”的情形，在實際產品中由于主動散熱，過流能力有一定改善，一般可粗略看成“沒有散熱片即過流能力減半”。
少數廠商打擦邊球，宣稱產品通過80Plus白牌認證，卻查不到具體型號，而且在包裝和銘牌上含糊不清寫“Input Voltage: 230V inVac”。80Plus白牌一定是110V下測，所以一看整流橋就知道到底是不是虛標。通過后文介紹的其他器件也能大致判斷。
APFC/PPFC 功率因素校正
先用盡量簡化的字眼解釋為什么需要功率因素校正。請先回憶下功率基本公式P=UI和正弦函數的圖形。
理論情況1：電阻性負載(Resistive Load，阻值恒定)下，電流和電壓的兩條正弦曲線完全重合(零相位差)。X軸為正負極分界點，任何時候電壓和電流的乘積都非負，這種情況下的輸入功率都是有功功率，即零損耗。如圖4：
圖4
理論情況2：電抗性負載(Reactive Load)下，兩條正弦曲線有相位差。在周期內的某些時候電流電壓乘積為負，電流方向改變，流回電網。正負相抵，這部分的功率為零，造成電網能量的浪費。這也是我國強制要求電源必須有PFC，才能拿CCC認證的原因。不過這部分并未被家庭電表記錄。
圖5
到這里可以進一步解釋EMI濾波部分提到的“共模噪聲”和“差模噪聲”。前者是電流正向流動產生的，后者是不同向電流流動產生的。
[page]
現實情況：器件復雜，有正向電流也有反向電流，有效功率/視在功率的比值就是功率因素，恒小于1，功率因素校正電路的作用就是盡可能的讓這個數接近1。
接下來看看主動式功率因素校正(APFC)和被動式功率因素校正(PPFC)。
先下一個結論：300W以上電源盡量選APFC，總功率極低的系統(如200W內HTPC)多數是PPFC電源，無礙。原因馬上講。
早期PPFC電源通過大電容和PFC電感進行補償，以減小相位差，提高功率因素(一般可達0.7-0.8)。這種方案受電網電壓影響較大，非寬幅。后來為了適應115V/230V，一些電源(如康舒老版本的IP430)在電源內增設倍壓器、在輸入插頭上增設撥動開關，所以電源要么適應230V，要么適應115V (非115V-230V寬幅適應)。
圖6
PPFC電路的優勢是自身損耗較小，因?yàn)殡娐泛唵巍⑵骷伲S著負載降低，相對于APFC電路的轉換效率更高。同樣的，由于APFC電路設計復雜，器件較多，自身損耗較高，隨著負載降低(20%-10%以下)，轉換效率跌落很快。反過來，負載升高時，APFC的優勢就體現了，而PPFC那顆大電感的損耗和發熱都不容小覷，并且一旦固定不牢，容易產生噪音。
由于目前市場焦點幾乎都是APFC電源，因此簡要介紹APFC電路的電感、電容和開關管是怎么工作的。
圖7
·電感充電：開關閉合，電路導通，從整流橋輸出的直流電流過電感，電感電流按比率增加、儲能。
·電感放電(電容充電)：開關打開，電路斷開，電感給電容充電，電容兩端電壓升高。
以上步驟按開關管頻率反復進行，從而達到升壓、能量傳遞、儲能目的。開關管的動作由芯片控制，因此經常看到這部分有一枚豎立的小電路板，正中一枚IC芯片。二極管起箝位作用，防止在boost電容充電中對地放電。整流橋后面的X電容作用是減小/抑制在這種PFC模式(CCM)下工作時產生的損耗和EMI干擾。
在市電220V-230V環境下，待機時boost電容兩端電壓大概310V-325V(*根號2)，正常運行時由于boost電容持續充放電，工作電壓大約在360V-385V。如果工作電壓不足(比如PFC二極管所在的鉗位電路出現故障)，那么有可能市電不穩、出現較大壓降的時候，電源啟動不了。
[page]
Boost電感主要看磁體(環)的尺寸和纏繞在上面的銅線粗細。作為儲能元件，電感越大儲能約多，而銅線越粗則線損越低。通過這枚電感的尺寸也能大約觀察出一個電源在PFC部分是否用料較省。
圖8
圖8的兩個電源看上去是否極其相似?沒錯，它們都是出自同一人之手，電感尺寸、線徑、繞制看著幾無區別。然而，上面是230V Only的550W，下面是115V/230V全電壓通吃的430W。前者由于只設計在230V地區使用，因此用料適當縮水，并且能做到550W。
Boost電容即大電容，也是重要儲能元件，主要參數是容量、耐溫值、耐壓值。和容量息息相關的性能參數是保持時間。通常而言，在主動式PFC結構下，容量數字超過額定輸出功率數字的一般即為“厚道”，比如600W電源，300uF以上容量——這只是非常大概的經驗性估算，有測試數據還是以測試數據為準，否則豈不是以主電容容量摳門著稱的全漢綠寶結構全掛了?下面是個典型例子。
圖9
[page]
第一版海韻G550使用390uF日化KMR系列電容，“厚道率”達71%，滿載掉電保持時間卻僅14ms不合格;第二版出來后網上一陣騷動：“主電容縮水了”，主電容換成330uF日化KMR系列，結果同一實驗室同一設定下保持時間達到了18ms，看來是調校的作用。其實海韻一向不吝用料，第二版“厚道率”也有60%。
說句題外話，ANTEC NEO ECO魔尊系列從海韻代工轉為CWT代工后，主電容容量、耐溫值明顯縮水，NEO ECO 400M 400W電源才180uF/85°C，導致喜歡看內部用料的玩家從此敬而遠之。說句公道話，“縮水”是中性詞，看用料、評測目的是看是否合格、是否余量充足。用料縮水的結果可能是余量不足，但除非余量為負，否則一般玩家照用沒事兒。
Boost電容的另外兩個指標是耐壓值和耐溫值，因?yàn)槭巧龎弘娙荩阅蛪褐颠€蠻重要，一般是420V。耐溫值常見兩種，105°C和85°C，以前者為優。預算受限的玩家買85°C耐溫值的產品也沒事兒，只要電源工作環境不惡劣、進出風口不被灰塵堵死，就不會出現爆主電容事故。至于一些削減了頭使勁摳成本的山寨產品，連EMI濾波電路都能省，還有什么干不出來?請看圖10“子母電容”。
圖10

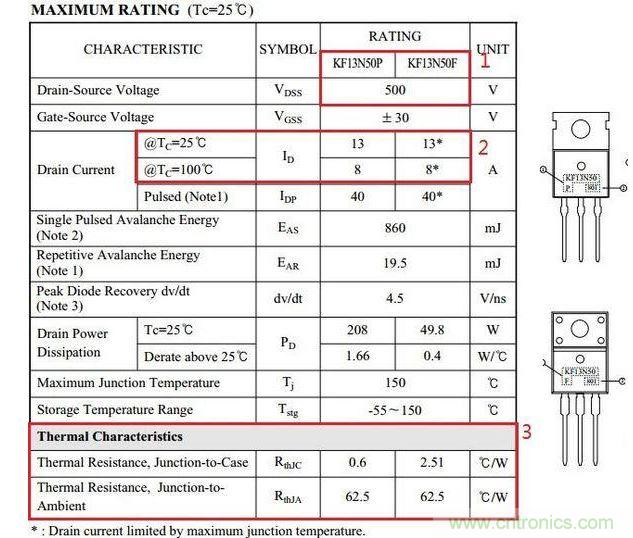

開關管的主要參數是耐壓值、耐流值、阻值。下圖是KEC KF13N50P和KF13N50F的規格表。
·紅框1是型號和耐壓值，這兩枚管子都是耐壓500V。
·紅框2是耐流值，在表面溫度25°C時耐流值13A，溫度100°C時銳減為8A(和整流橋是否很像?)。

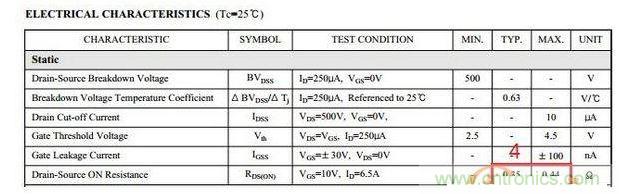

·紅框4是阻值：典型值0.35歐，最大0.44歐。
·紅框3是熱阻：第一個Rjc是內部熱源結和封裝外殼間熱阻，第二個Rja是熱源結和周圍空氣間的熱阻。單位°C/W代表1W熱功率帶來的溫升。
電源內各種管子的用料規格是反映電源整體用料的重要參數。由于管子發熱量高，因此通常都是用螺絲擰緊在主散熱片上(增加壓力可減小接觸面間熱阻)。使用較低內阻的管子顯然對提高效率、減小電源內部發熱量有幫助，進一步可以采用更低的風扇轉速降溫、達到靜音目的。反過來講，出于成本和產品定位考慮，一款入門級產品不需要沖擊高效率拿牌，也不打算留什么余量，那么必然在管子上會顯著cost-down，通過管子判斷是成本型產品還是中高端產品相對靠譜。
