【導讀】隨著電力電子的發展，電源產品也逐漸走向智能化。現在，我們可以用一個設計，實現多種輸出規格的電源產品。這種顛覆傳統的電源生產模式，可以實現節省庫存費用、研發費用、安規認證費用以及實現快速響應客戶需求等等許多優勢……
現在，我們的生活中出現各種各樣的智能設備，電源的規格也五花八門，并且市場上出現了諸如快充等新的充電協議。隨著電力電子的發展，電源產品也必然逐漸走向智能化。那么現在，我們有沒有可能用一個設計，實現多種輸出規格的電源產品呢？這樣做能帶來哪些好處，你又是否想到？
電源方案引入可編程性，所有參數均可在后期設定

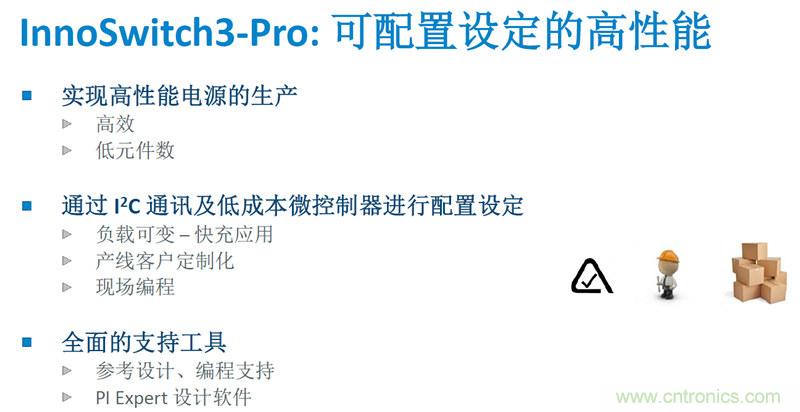

日前，繼年前發布LYTSwitch6后，PI公司在年后又發布InnoSwitch3-Pro功率變換解決方案。它有幾個特點：可編程、可設定、可調整——一個解決方案即可實現多種輸出規格。從字面上來，這幾個詞意思相近，但看完本文，你就能發現它們的差異。
PI公司資深技術培訓經理閻金光告訴記者，InnoSwitch3-Pro的Pro代表programmable（可編程）。他談到：“InnoSwitch3出現已經有很長時間了，主要體現的是高效、元件數目很少。后面加上Pro則是數字可編程的功率變換。這種方案目前在業界還沒有看到。”

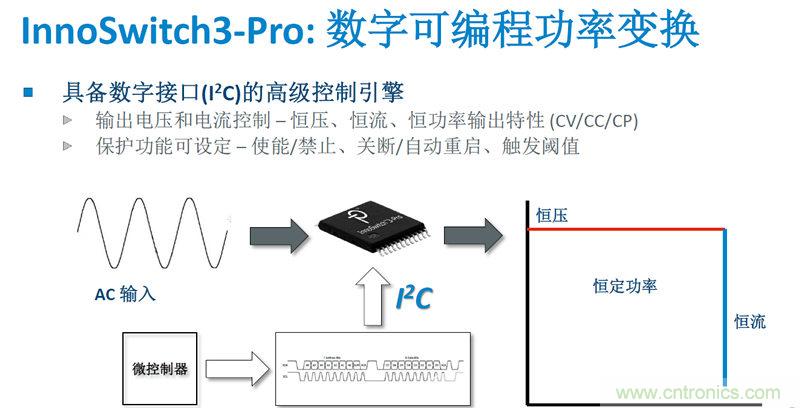

閻經理介紹說，InnoSwitch3-Pro是InnoSwitch3的后續產品，在它的基礎上加上了I2C數字接口，用來實現恒壓、恒流、恒功率AC/DC轉換。引入I2C接口，就可以用MCU和InnoSwitch3-Pro進行通信。這樣就可以對它進行設定，對輸出電壓、電流或功率進行調整。除了可以對輸出規格進行設定外，它還可以對一些保護功能進行設定，如使能/禁止、關斷/自動重啟、觸發閾值等。
比如在電源輸出短路的情況下，傳統的電源一般采用打嗝模式（自動重啟動）或鎖死關斷模式。現在InnoSwitch3-Pro可以設定進行選擇，而給電源設計師帶來了更大的靈活性。觸發閾值包括過壓、欠壓、過溫保護點等，這些都可以設定。“以往IC做好了，這些參數也都設定好了，沒有辦法更改。現在這些都可以進行后期設定，是非常靈活的一種解決方案。”閻經理補充說。
為MCU提供uVCC引腳穩定供電

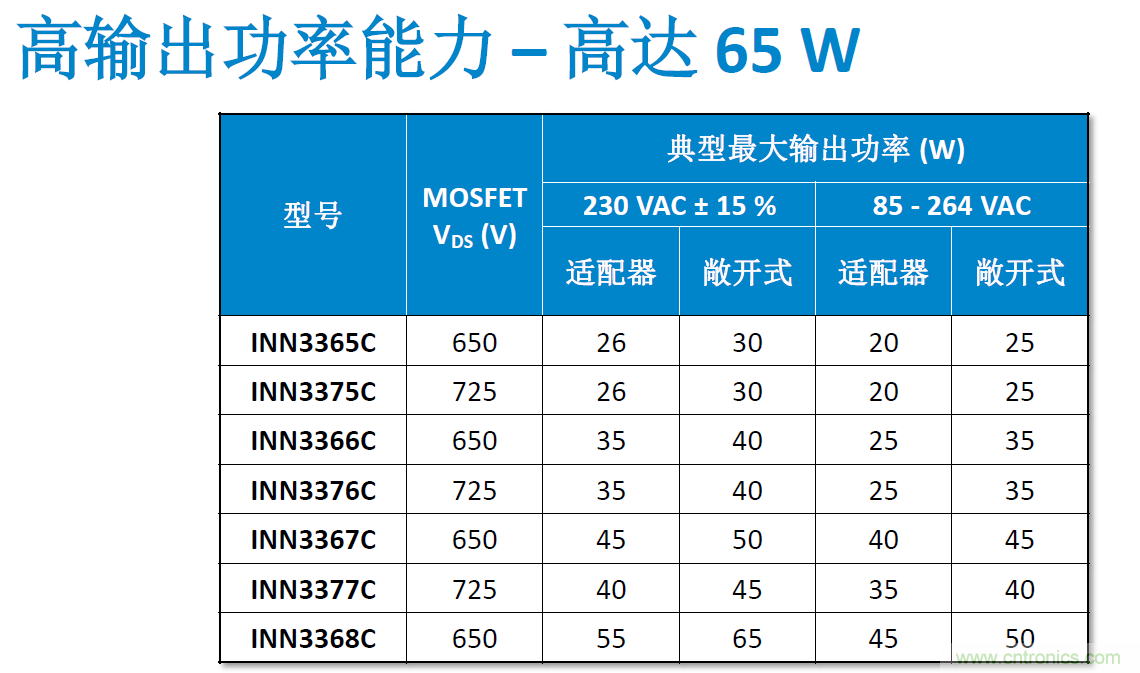

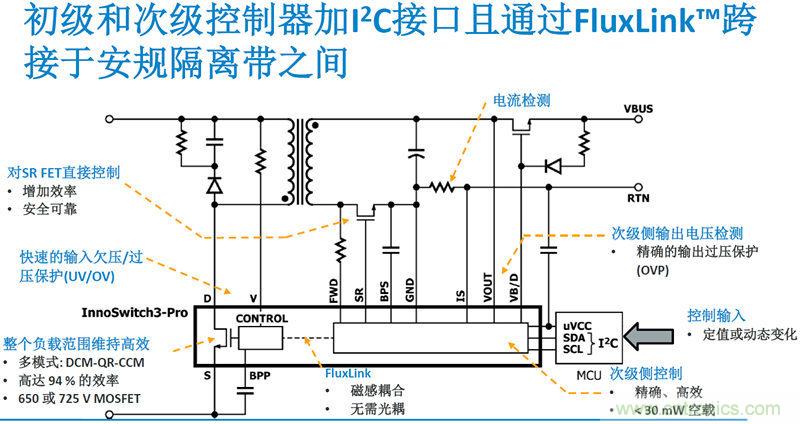

同樣，InnoSwitch3-Pro采用FluxLink磁感耦合方式進行初次級間的信息交換（好處見《反激式電源效率提升到94%，意味著哪些設計優勢？》）。它在初級側集成了一個功率MOSFET——與以前的電源一樣是多模式操作，可以是DCM、QR（準諧振）或CCM工作方式。在次級側有同步整流驅動，可以充分優化兩個開關管的導通時序，而提高效率（最終效率達到94%以上）。MOSFET提供兩種選擇：650V的成本較低，725V的安全裕量更高，可滿足一些較嚴格的家電應用要求。
輸出由次級側檢測——電壓是直接電測，電流是通過電阻直接檢測。這樣可以得到更好的輸出精度。空載功耗可以做到小于30mW。“即使我們采用了交流輸入過壓/欠壓保護電阻（接在高壓直流母線上），空載功耗仍可以做到這么低，這得益于我們內部的輸入過壓、欠壓檢測電路的精確控制。”
次級側可以實現精確的輸出過壓保護（OVP）。SR FET可以進行直接控制，從而增加效率、安全可靠。無論電源工作在什么模式，它都能自動調整開關管的導通時序，從而把效率做到最大化。

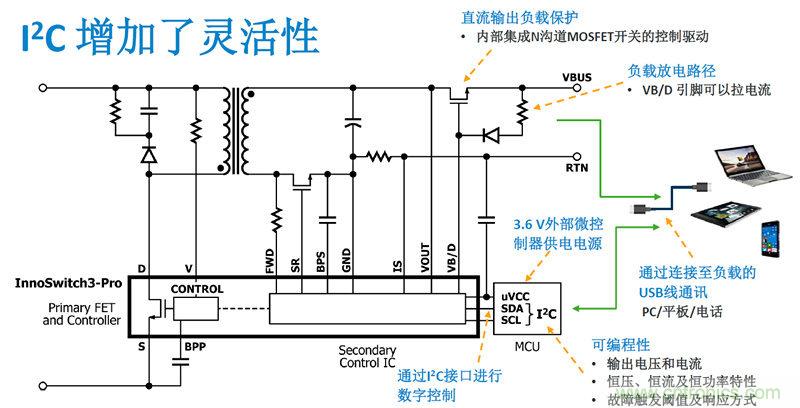

電流檢測是由次級側的電阻進行直接檢測。控制的輸入來自負載端。InnoSwitch3-Pro要和MCU（工程師可自己選擇，8位機就足夠）配合工作。MCU需要供電。如果供電來自直流輸出端，這個電壓是變化的，會影響MCU工作（一般是3.3V或5V）。為了保證MCU正常工作，InnoSwitch3-Pro提供uVCC引腳，來為MCU供電（uVCC不受輸出電壓變化影響）。
編程采用I2C接口，可為Type-C恒功率輸出提供精細檔位調整

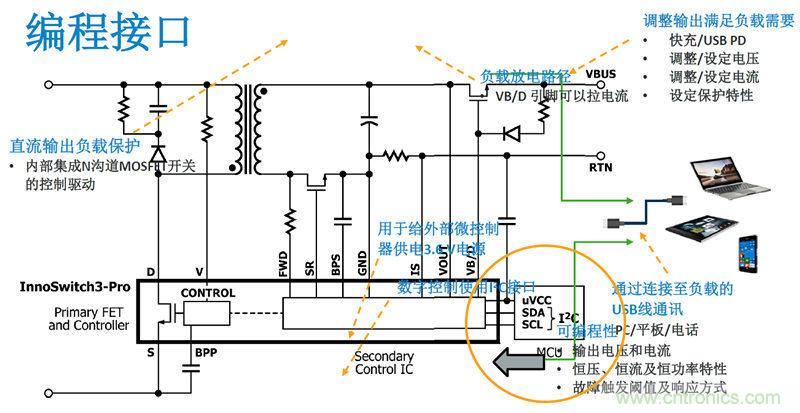

編程接口采用I2C。輸出電壓和輸出電流可以編程，從而實現恒壓/恒流/恒功率特性，比如電腦適配器是19V恒壓輸出，Type-C輸出在6V以上要求是恒功率輸出（每20mV一檔進行調整）。故障觸發閾值及響應方式也可以設定，比如可以把過壓保護或欠壓保護去掉，設定過溫保護點。
在Type-C應用中，負載輸出端會串聯一個MOSFET進去。它接收指令，只有在負載可靠連接時，才會導通。這是因為Type-C要求沒有帶負載的時候，電源是不能有電壓輸出的（100W輸出很大，若始終有電壓輸出，會影響觸點壽命）。MOSFET分P溝道和N溝道，N溝道更加便宜。考慮到Type-C應用，InnoSwitch3-Pro中加入了N溝道MOSFET驅動。
除了MOSFET驅動外，它還加入了一個負載放電路徑。一旦MOSFET打開后，負載輸入端會有輸入電流（可能引起觸電），在MOSFET關斷后，VB/D引腳對電流進行下拉放電。
電源負載可以連接筆記本電腦、平板電腦或者手機。通過連接到負載的USB線，就可以實現和其內部MCU的通信，比如調整Type-C PD，10mV/50mA一檔進行設定。另外，保護特性也可以編程設定。
應用廣泛：快充、對不同應用/保護特性可編程、對性能可編程/節省認證費用
InnoSwitch3-Pro應用廣泛。首先，它幾乎支持任何動態快速電池快充協議，可以配合智能手機、筆記本/膝上電腦/平板電腦、智能音箱（內有MCU）等進行充電。它支持USB PD 3.0 + PPS“load-directed”充電協議。“load-directed”是指輸出電壓/電流是由負載決定的，而不是像以前那樣定死的，比如5V/2A，閻經理強調。以前電源是5V供電，電池是3.6V，二次側采用降壓充電。但電池放空時可能是2.8V左右，這就造成損失（有電壓差就有功率損耗）。現在電壓可調，這樣就不用做二次降壓，而可以節省這部分功耗，甚至對提高手機的可靠性都很有幫助。另外，它支持幾乎所有充電協議，比如QC4、SCP、FCP、VOOC。
第二，它針對不同應用可編程及不同地區的保護特性可編程。這對多輸出電壓的鎮流器照明應用、DIN-rail（德國工業標準的導軌）電源非常有用。比如，酒店中的LED照明可能有12個或30個燈珠，輸出電壓不同，它可以現場編程滿足不同輸出電壓。另外，保護特性經過設定可滿足各地區特殊要求。“大部分地區都接收短路打嗝保護，但唯獨日本要求完全關斷。因為以前輸出短路保護都是采用一個穩壓管，但穩壓管打嗝有功耗，會發熱，可能燒壞。燒壞后就起不到鉗位作用，而可能引起負載燒壞。因此日本要求完全關斷不是沒有道理。因此，InnoSwitch3-Pro做成同樣一個電源，可以設定輸出是打嗝保護還是關斷保護。電源都不用改變，只要設定程序即可。”他指出。
第三，對于非充電類應用可對性能進行編程設定。一個電源設計就可以實現多種輸出特性（恒壓/恒流/恒功率）。第二個方面是可以縮短設計時間，降低生產、認證及庫存成本。“以前電源工程師在做設計時，首先要滿足規格書，比如電壓、電流是多少。設計完后要去做認證，因為電源是個安全物件，這方面費用很高。現在既然一個電源可以出來不同的規格，那認證只要做一遍就夠了。規格變了不需要做重新認證。另外，電源是個標準品，所有的器件對所有的規格都是一樣的，這樣也可以節省庫存成本。”他補充說。
一個設計滿足多種客戶需求，且可節省研發成本、只需一次認證、獲得快速響應時間……

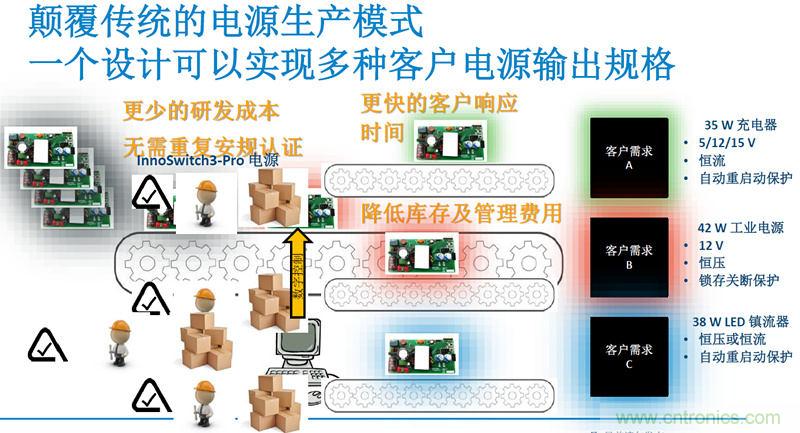

InnoSwitch3-Pro顛覆了傳統的電源生產模式，一個設計可以實現多種客戶電源輸出規格。如下圖A、B、C三種不同的客戶需求，在舊有的生產模式要有三種電源，分別做三次認證，并在三個不同的產線上進行生產。而現在，只要用InnoSwitch3-Pro一個電源進行設定編程，就可以得到不同規格，滿足不同客戶需求。并且因為只要研發一款電源，也可以節省企業的研發成本，無需重復進行安規認證，獲得更快的客戶響應時間（放在庫房里的電源，甚至老化都可以事先做好，編程之后就可馬上出廠）。產品的適應性更加高，庫存管理費也得到降低。
提供模擬到數字的設計工具支持

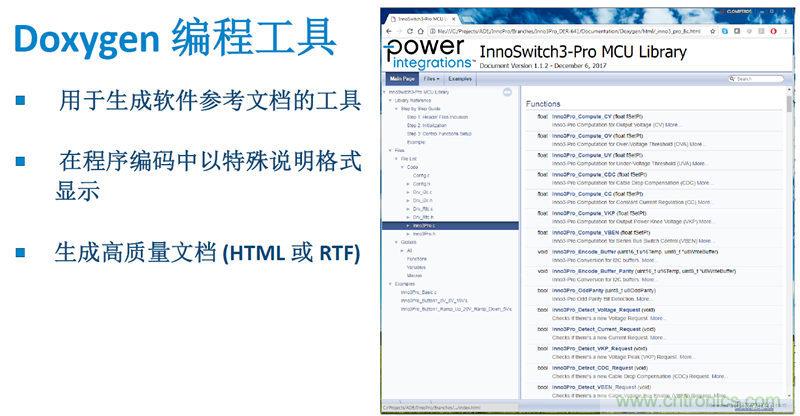

但是，由于引入了編程性，對于舊有的電源設計工程師來說，需要從原來的全模擬世界走進數字世界。為了幫助他們用InnoSwitch3-Pro設計出產品，PI也開發了用于編程的全面設計支持工具，包括設計指南、程序設計手冊、不同微控制器的設計舉例，給他們做參考。編程工具包括：完整的API庫易于實現基于對象的編程，Doxygen（程序生成器）程序設計工具。（PI技術支持現在也招了一些軟件工程師，來幫助客戶做一些debug工作。）

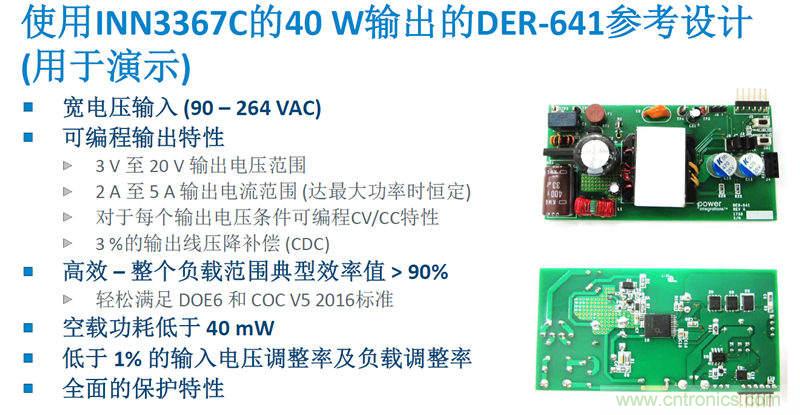

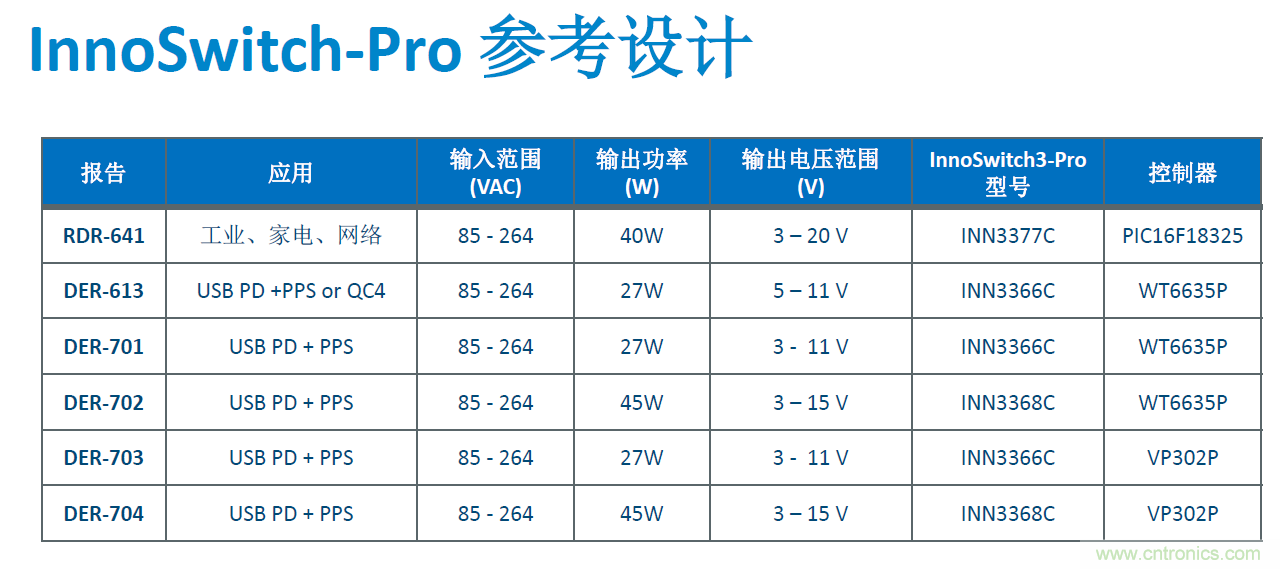

設計范例
