【導讀】本文介紹了工業應用輔助電源解決方案，包括兩級式輔助電源架構和各種拓?fù)浣Y(jié)構。第一級輔助電源通常使用反激拓?fù)洌w凌的1700V CoolSiC? SiC MOSFET可以幫助客戶簡化設計。第二級輔助電源可以使用LLC、推挽式或全橋式拓?fù)洌w凌的2EP1XXR系列驅動IC可以提供簡單靈活的解決方案。
摘要
本文介紹了工業應用輔助電源解決方案，包括兩級式輔助電源架構和各種拓?fù)浣Y(jié)構。第一級輔助電源通常使用反激拓?fù)洌w凌的1700V CoolSiC? SiC MOSFET可以幫助客戶簡化設計。第二級輔助電源可以使用LLC、推挽式或全橋式拓?fù)洌w凌的2EP1XXR系列驅動IC可以提供簡單靈活的解決方案。
在一些工業應用如電機驅動系統、光伏逆變器或MMC模塊化多電平換流器等都需要用到輔助電源，常采用的輔助電源架構為兩級式，又稱為半分布式電源架構，其中第一級為了兼容更多系統應用，需要支持寬范圍電壓輸入，如從高壓直流側取電，600V~1000V的輸入電壓經一級輔助電源后轉換為低壓穩壓軌，一般一級輸出電壓為5V、24V或15V，為控制器、傳感器或者風扇等供電。對于幾十kW及其以下的單相系統或者三相系統，一級輔助電源的總輸出功率一般要求在100W以?xún)?nèi)；第二級架構為柵極驅動器提供隔離偏置電源，驅動SiC,IGBT和GaN等功率器件。因第二級輸入電壓為前級生成的穩壓軌，在對輸出電壓精度要求沒那么嚴格時也可使用開環控制運行。在整個系統應用中，英飛凌可以為輔助電源應用提供全套低功耗、高性能和靈活兼具的方案。

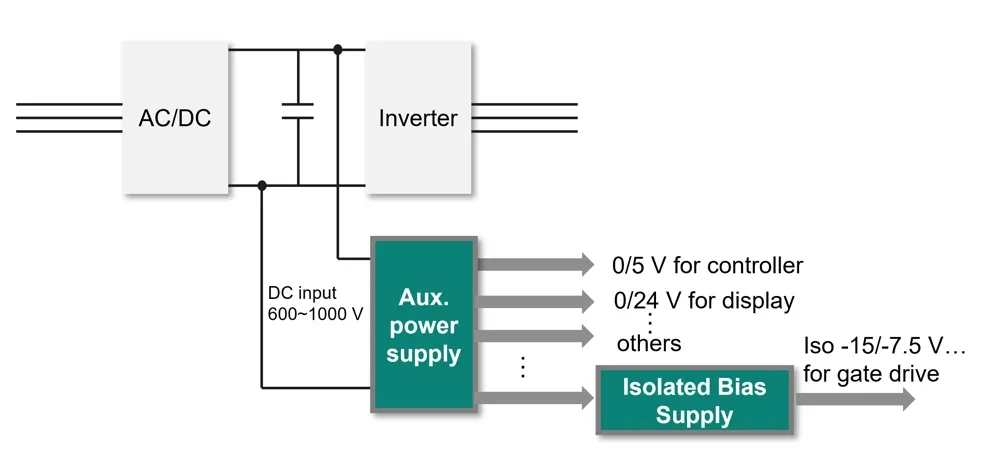

圖1.使用兩級式架構的輔助電源
對于第一級輔助電源:
一般使用反激拓?fù)鋵?shí)現。單開關反激式拓?fù)湟蚪Y(jié)構簡單，元器件較少，在寬范圍輸入下具有高效率，多負載下調整率較好，能以較低成本實現不錯的性能而備受青睞。下圖2是一個反激式拓?fù)涞暮?jiǎn)化示意圖，該拓?fù)鋬H使用一個開關來控制流經初級繞組的電流，當開關管導通時，輸入電流流入磁化電感，能量暫時存儲在磁芯中，副邊整流二極管截止，輸出電壓僅由輸出電容放電維持；當開關管斷開時，繞組的極性發生反轉，磁芯中存儲的能量以電流的形式釋放，經整流后為負載和輸出電容提供能量。
反激式拓?fù)涔β什荒茏龅锰螅驗樵谀芰總鬟f中，磁化電感只是一個臨時的儲能元件，副邊在續流中會產生較大的峰值電流，所以在大功率場合應用會影響效率。

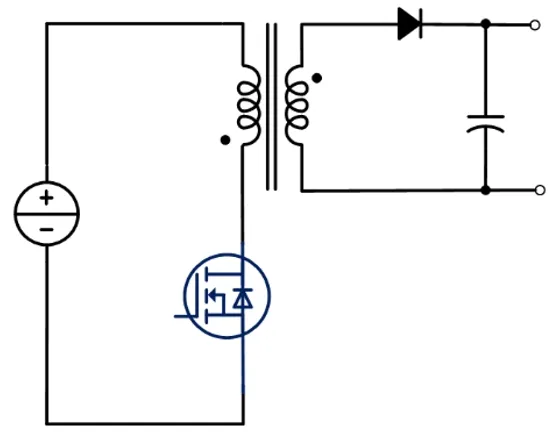

圖2.反激式拓?fù)?/p>
當初級開關管斷開時承受的總的電壓應力主要由三個方面組成：第一是輸入電壓，第二是儲存的能量通過變壓器輸送到負載時，初級線圈上將感應出反射電壓Vrefl，Vrefl的幅值由輸出電壓和匝比決定；第三是電壓尖峰Vspike，這是由一次繞組的漏電感中存儲的能量造成的。對于一個DC 600~1000V的系統而言，Vrefl常在100~150V左右，Vspike在200V左右，在最高輸入條件下開關管的最高耐壓最少需要達到1350V左右，為了保證系統安全運行，需要留有一定的電壓裕量，因此至少需要額定電壓在1500V及以上的開關器件，或采用雙管反激變換器，用兩只開關管代替單管，并在電路中采用鉗位二極管，把每個開關管上的峰值電壓應力鉗位至輸入電壓，這樣就可以選擇相對應力較低的器件。但同時器件的數量和成本也相應增加，且需要額外的高邊側隔離驅動電路，使整體設計變得更為復雜。

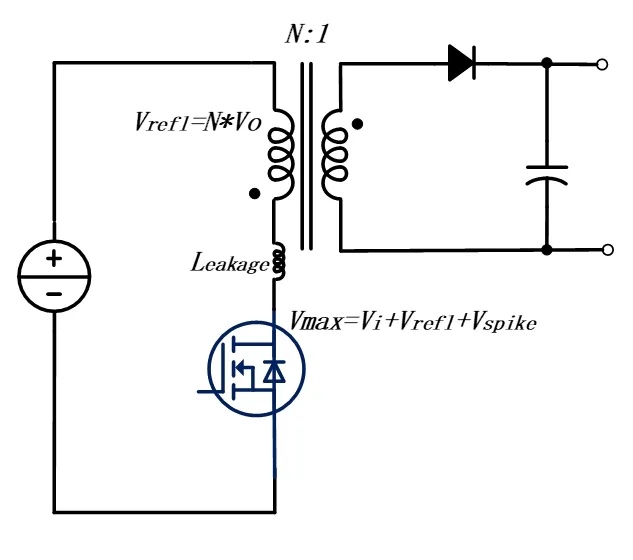

圖3.反激式變換器的開關節點電壓
SiC MOSFET技術的一個重要價值是使得1200V以上有了性能優秀的高速開關器件，英飛凌針對反激式輔助電源應用，提供1700V 450mΩ/650mΩ/1000mΩ三種規格的CoolSiC? SiC MOSFET可以幫助客戶簡化設計，采用單管反激拓?fù)浼纯蓪?shí)現電壓轉換，多種規格以滿足不同功率段的應用要求（詳細產品信息可點擊：新品 | 采用D2PAK-7L封裝的1700V CoolSiC? MOSFET，輔助電源的理想搭檔）。
作為一款輔助電源應用的主推產品，它不但提升了電氣間隙和爬電距離，還可以通過控制器直接驅動，無需驅動電路，封裝兼具D2PAK-7L和TO-247-3HCC兩種，產品的詳細信息可參考往期文章：新品 | 可直接驅動的單端反激式輔助電源用 1700V CoolSiC? MOSFET。

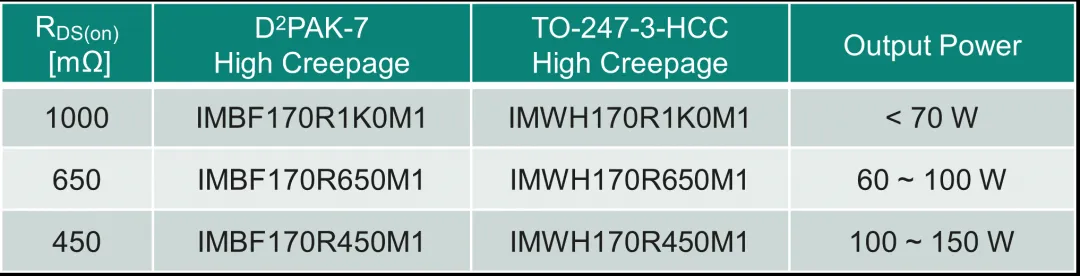

圖4 .1700V CoolSiC? MOSFET的型號與對應功率段推薦

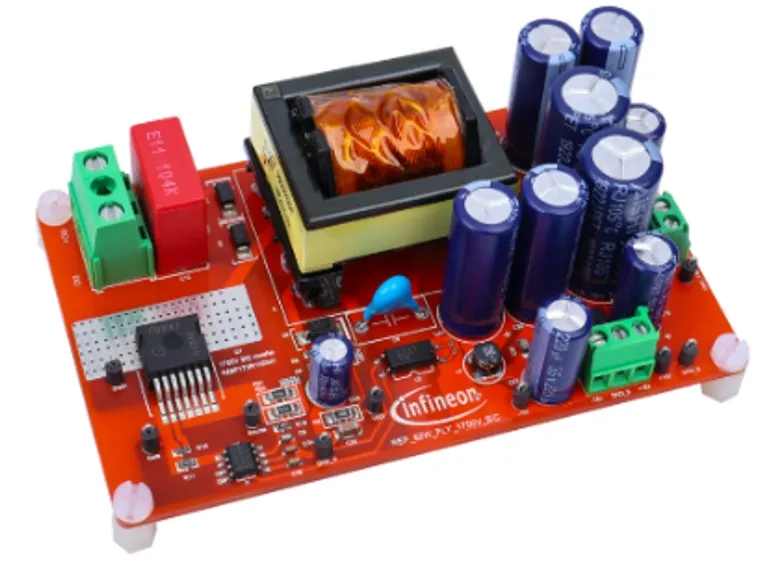

感興趣的用戶還可去英飛凌官網申請“REF_62W_FLY_1700V_SiC”參考板，該參考板旨在支持客戶為三相系統設計輔助電源，工作電壓范圍在200VDC至1000VDC，具有三種電壓輸出：+15V、-15V和+24V，最大輸出功率高達62.5W。
對于第二級輔助電源:
輸入電壓為前級輸出的低壓穩壓軌，輸出功率相對較低，當對輸出電壓精度要求>1%時，可選擇無光耦合器的拓?fù)湓O(shè)計以降低復雜性并能提供可靠性保障，常見的開環隔離拓?fù)淙缦挛乃尽?/p>
LLC式拓?fù)?/p>
LLC諧振變換器作為一種在大功率應用常見的串并聯諧振變換器，兼具串聯和并聯諧振變換器的優點，可以利用變壓器漏感參與諧振以實現全程軟開關特性，EMI低，適用于對效率、功率密度要求較高的場合。與反激、推挽等非諧振式變換器相比，LLC諧振變換器對變壓器的設計較友好，對原副邊耦合度要求較低，可以使用高隔離電壓和低匝間電容兼具的變壓器，因此在小功率隔離電源中也能見到LLC變換器的身影。

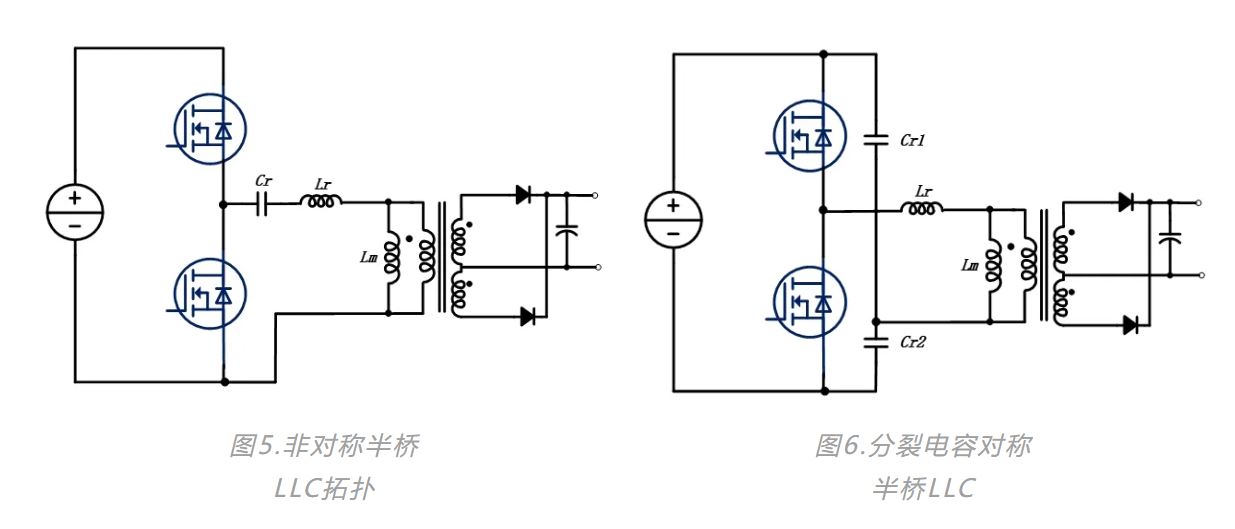

下圖5是一個常見的半橋LLC拓?fù)涞暮?jiǎn)化示意圖，嚴謹?shù)恼f(shuō)，應該是非對稱半橋LLC，根據諧振電容位置的不同，半橋LLC拓?fù)溥€可以演化成分裂電容對稱半橋LLC（圖6），也即將諧振電容一分為二成兩個等量的電容串聯，使得兩個諧振支路處于對稱狀態。和非對稱半橋LLC拓?fù)湎啾龋至央娙輰?duì)稱半橋LLC由兩個諧振電容串聯后并聯在輸入側，兩個諧振電容電壓之和為輸入電壓，故每個諧振電容上仍有Vin/2的直流偏置電壓，但流過諧振電容的電流為諧振腔電流的一半，紋波電流更小，諧振電容的選型有更多的選擇。
推挽式拓?fù)?/p>

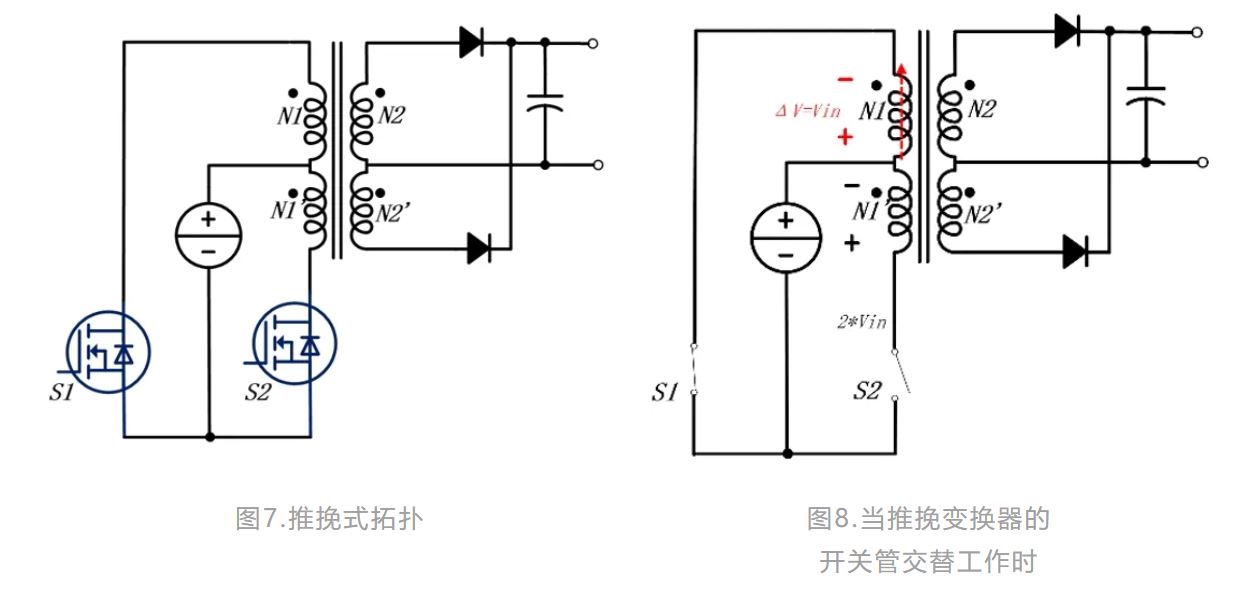

下圖是一個半橋推挽式拓?fù)涞暮?jiǎn)化示意圖，所謂推挽，即開關管交替推動電流，利用中心抽頭變壓器來形成相位相反的交流電壓。當其中一個開關管導通時，從源流經變壓器中心抽頭的電流逐漸上升，副邊感應電壓經整流后為輸出負載供電；當另外一個開關管導通時工作同理，但對應另一半繞組上電壓相位相反。兩個開關管交替開通，且開關管均屬于低邊側，參考點同為電源地，在驅動控制上相對簡單，變壓器工作在雙向勵磁狀態，故而不另需要復位電路，電路設計也得到簡化。
值得注意是，當S1導通時，N1繞組上承載的電壓為全部輸入電壓，這個電壓會同時耦合到N1’繞組上，因此S2在關斷期間承受的峰值電壓實為兩倍輸入電壓，所以推挽電路一般用在低壓輸入的中小功率場合。除此之外，如果不是對稱交替開關，也即兩個開關管導通時間不一致，在各自導通時間內內勵磁電流將不正負對稱，進而導致交替開關后磁芯不能完全復位，交變磁通量中包含直流偏磁分量，可能會導致磁路飽和。為了避免偏磁，在使用推挽式拓?fù)鋾r(shí)盡量使用一對一致性較好的開關管，變壓器設計時還可留有適當氣隙，增大飽和磁通量。
全橋式拓?fù)?/p>
相較于半橋推挽式拓?fù)洌珮蚴酵負涞拈_(kāi)關器件數量增加了一倍，但原邊繞組數量和開關管的耐壓僅為推挽結構的一半。兩路橋臂中同一橋臂上下兩開關管呈交替導通，兩橋臂間互為對角的兩個開關管則同時導通，開關管關斷時承受的電壓則為全部輸入電壓。變壓器繞組跨接在兩路橋臂中點，加載在繞組上的電壓經交替開關后變成了交流電壓，實現雙向勵磁，對磁芯的利用率較高。
全橋拓?fù)浜屯仆焓酵負涔餐媾R的一個問題就是變壓器繞組在被交替開關驅動時，必須是對稱的驅動，否則也會有偏磁的問題。如若導通時間不對稱，則加載在繞組上伏秒積在相應的導通時間內就不相等，磁芯的磁化曲線也會越來越偏離原點。好在全橋式拓?fù)渥儔浩鹘Y(jié)構簡單，沒有中心抽頭，在變壓器初級繞組上串聯一個隔直電容就能避免偏磁，簡單而有效。

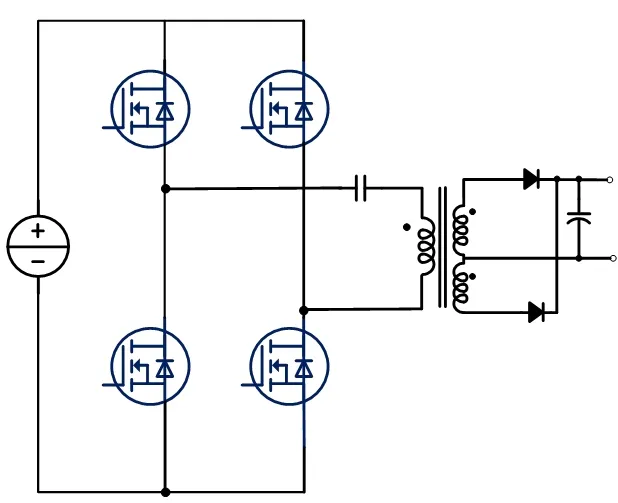

圖9.帶有隔直電容的全橋式變換器

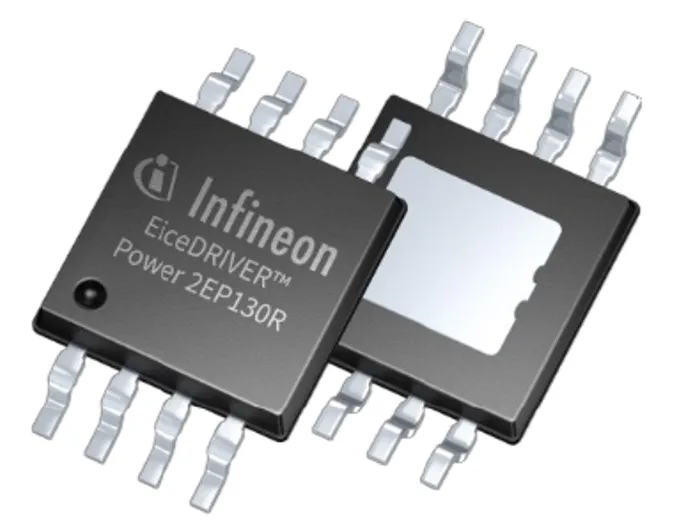

關于全橋式變壓器驅動器，英飛凌的2EP1XXR系列是一款頻率和占空比可調的全橋變壓器驅動器，為搭建最高13W的隔離電源提供簡單靈活的解決方案，器件支持4.5~20V的寬范圍直流電壓供電，支持占空比調節，可滿足不同隔離輸出電壓的需求，并集成溫度、短路和UVLO保護功能，有助于提高系統的可靠性，且驅動器內部集成功率全橋，占用空間小，僅需要變壓器即可完成設計，大幅降低隔離DC/DC電源的設計復雜性，在復雜的環境中保障系統的安全于穩定運行。詳細產品信息可參考：新品 | 2EP1xxR - 頻率和占空比可調的驅動電源用20V全橋變壓器驅動器

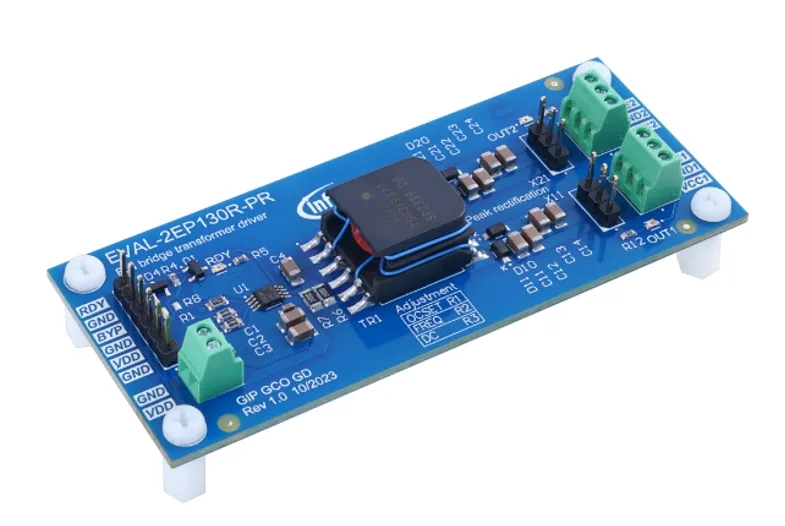

基于2EP1XXR系列驅動IC，現在還提供多款評估板可供申領使用，無論是從事太陽能、電動汽車充電還是儲能系統等應用，都可選擇這款評估版作為新穎驅動電源設計，升級驅動設計，減小PCB面積，降低成本，新品 | 頻率和占空比可調的驅動電源用全橋變壓器驅動器評估板。
結語
在設計一款隔離式電源時，硬件復雜性和噪聲耦合是避不開的問題，尤其是在在中低功率水平下，成本、尺寸和效率收益都會影響一個設計方案最終的選擇。在大多數使用反激、推挽或全橋拓?fù)涞膱?chǎng)合，都要考慮變壓器漏感帶來的EMI和器件開關應力問題，而為了降低漏感又常將繞線緊密耦合甚至繞組交錯，這又使得初次級間的寄生電容增大，故而不得不在變壓器設計上投入更高成本。LLC拓?fù)淇梢园炎儔浩鞯穆└凶鳛橹C振的一部分，漏感能量不會浪費在初級對器件造成額外的開關應力，對EMI友好，但是PFM控制復雜，需要昂貴的專用控制芯片。因此，無論是使用哪種拓?fù)洌思婢咝阅芎挽`活性，綜合成本也是主要考慮因素。
（作者：肖淼淼，來源：英飛凌工業半導體）
