【導讀】數字示波器能準確捕獲各種信號，故已成為科研實驗和工程項目中各類信號采集、記錄和分析的主要設備之一。但是很多情況下，需要把數字示波器采集到的數據進行數據處理和分析，并最終完成遠程的自動測試和分析的需求。所以今天我們就來說說如何實現對示波器的遠程控制。
1.LabVIEW 基礎介紹

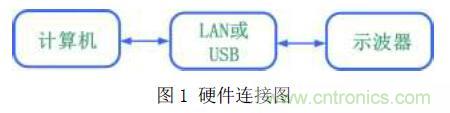

計算機通過LAN(網口)或者USB 接口與示波器建立連接來控制示波器。如圖1所示。
一聽到要控制示波器，大家都會想到通過SCPI 命令來控制示波器。那如何來實現呢？可選的方案有：
（1）通過編寫程序代碼，如使用C,C++,C#等語言結合開發環境（如VS2012）來編寫代碼；
（2）通過LabVIEW，使用圖形界面來實現。
今天我們就來說說如何使用LabVIEW 實現對ZDS2024 示波器的控制。
LabVIEW 的定義：
LabVIEW 由National Instruments 公司開發，于1986 年發布第一個版本，是一種用圖標和連線代替文本行來創建應用程序的圖形化編程語言。LabVIEW 提供了一門編程語言所擁有的語法功能，只是它以圖形的方式提供。
LabVIEW 基本由一個個VI 文件組成。每個VI 由前面板和程序框圖組成?？梢詮膬蓚€(gè)角度來理解VI 文件：
（1）從用戶交互來說，前面板負責設計用戶交互界面，類似UI 設計工具，一般包括用戶操作控件和輸出結果控件，像文本框、按鈕、波形顯示控件等；而程序框圖負責將用戶的操作經過一系列的處理，并最終輸出結果，顯示在前面板上。
（2）從功能模塊來說，每個VI 文件類似于C 語言中的一個函數，前面板用來設計函數的參數(輸入)和返回值(輸出)，程序框圖類似函數體，實現具體邏輯。
2.安裝軟件和ZDS2024 驅動庫
首先必須安裝好LabVIEW 和NI-VISA。將ZDS2024 的驅動庫文件夾Zhiyuan ZDS2000 Series for TCP，拷貝到LabVIEW 安裝目錄instr.lib 目錄下。Zhiyuan ZDS2000 Series for TCP針對以太網連接。
3.配置NI-VISA來控制示波器

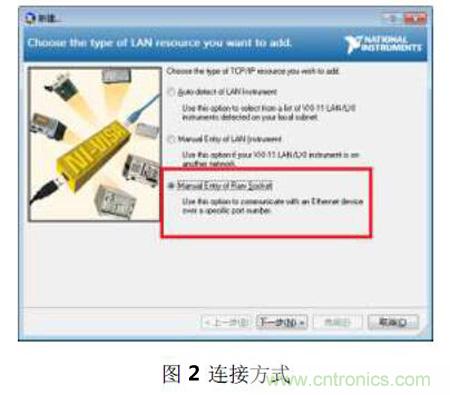

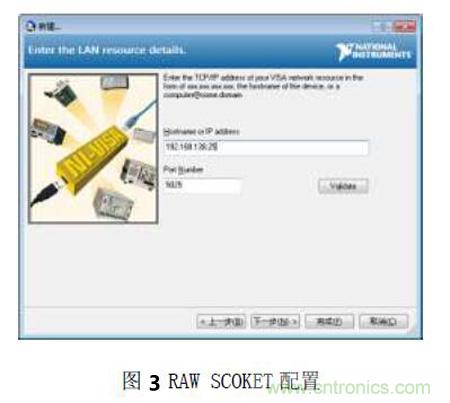

啟動Masurement & Automation Explorer 軟件，選擇設備和接口，在添加網絡設備中，使用Manual Entry of Raw Scoket(手動輸入原始SOCKET)方式連接，ZDS2024 示波器采用端口號5025 來接收SCPI 命令。如圖2和圖3所示。設置好后，可進行測試，確保連接成功。
4.例程設計
啟動LabVIEW 創建一個新的VI 文件。這里以從示波器讀取數據，并顯示在波形控件上為例。

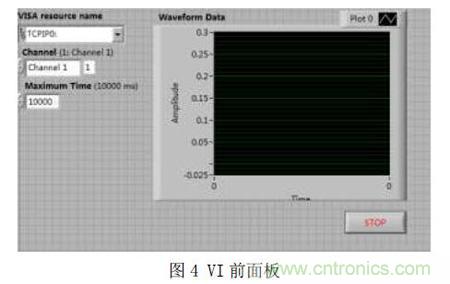

設計的VI 前面板為如圖4所示。

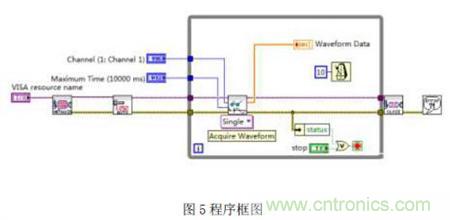

左邊的三個控制用于輸入設置，包括連接的VISA 資源名稱，獲取數據的通道，最大延遲時如何實現對示波器的遠程控制間。右邊為結果波形顯示控件。設計好前面板以后，就可以進入程序框圖設計了。在VI 的程序框圖中的Function 面板中，選擇“儀器I/O”可以找到有關ZDS2024 的驅動庫的模塊，可以在程序框圖中直接使用，設計結果如圖5所示。

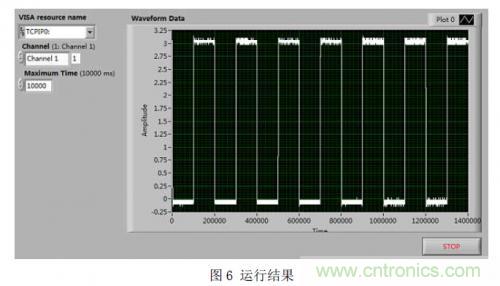

在程序框圖中，先初始化示波器，并啟動示波器的AutoSetup 功能，然后循環獲取示波器的數據，并送顯示，直到用戶中止或者獲取數據過程中出現錯誤。最后可以在前面板啟動運行，結果如圖6所示。
