1 電力繼電器概述：定義與分類
繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。它實質上是一種用較小電流控制較大電流的“自動開關”，故在電路中起著自動調節、安全保護、轉換電路等作用。
根據工作原理、尺寸、負載能力和應用領域的不同，繼電器可分為多種類型：
●按作用原理分：電磁繼電器、固態繼電器、時間繼電器、溫度繼電器、風速繼電器、加速度繼電器等。
●按外形尺寸分：微型繼電器（最長邊尺寸≤10mm）、超小型繼電器（10-25mm）、小型繼電器（25-50mm）。
●按觸點負載分：微功率繼電器（<0.2A）、弱功率繼電器（0.2～2A）、中功率繼電器（2～10A）、大功率繼電器（10A以上）。
●按防護特征分：密封繼電器、塑封繼電器、防塵罩繼電器、敞開繼電器。
在電力系統中，配電繼電器可根據產品種類分為電感式、電子式、電磁式和電氣式等；按應用領域則可分為自動化領域、電力系統、家電等類別。
2 工作原理與基本特性
2.1 電磁繼電器工作原理
電磁繼電器是應用最廣泛的一種繼電器類型，一般由鐵芯、線圈、銜鐵、觸點簧片等組成。
其工作原理是：當在線圈兩端加上一定的電壓時，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。
當線圈斷電后，電磁的吸力也隨之消失，銜鐵會在彈簧的反作用力下返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣通過吸合、釋放，達到了在電路中的導通、切斷的目的。
2.2 繼電特性
繼電器的核心特征是其繼電特性，也稱輸入-輸出特性。當繼電器的輸入信號x從零連續增加達到銜鐵開始吸合時的動作值xx，繼電器的輸出信號立刻從y=0跳躍到y=ym，即常開觸點從斷到通。一旦觸點閉合，輸入量x繼續增大，輸出信號y將不再起變化。
當輸入量x從某一大于xx值下降到xf，繼電器開始釋放，常開觸點斷開。釋放值xf與動作值xx的比值叫做反饋系數（Kf=xf/xx），而觸點上輸出的控制功率Pc與線圈吸收的最小功率P0之比叫做控制系數（Kc=PC/P0）。
3 電力繼電器的核心優勢
電力繼電器之所以能在現代工業中廣泛應用，源于其多方面的技術優勢：
●強大的電氣隔離能力：繼電器將控制電路與負載電路隔離開，避免相互干擾，提高了系統安全性。
●控制范圍擴大：多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。
●信號放大功能：靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。
●快速響應與高可靠性：電流繼電器具有快速的響應速度和高的可靠性。當電流達到預設值時，繼電器能夠迅速動作，切斷故障電路，確保系統的安全穩定運行。
●長使用壽命與易維護：由于電流繼電器采用高品質的材料和制造工藝，因此具有較長的使用壽命。在正常使用條件下，繼電器的壽命可達數十年之久。同時，其結構簡單，易于維護和檢修。
4 應用領域全景
電力繼電器的應用領域廣泛，幾乎覆蓋所有電氣控制場景：
4.1 電力系統保護
電流繼電器廣泛用于電動機、變壓器和輸電線路的過載和短路保護中。當電流超過預設值時，繼電器會迅速動作，切斷故障電路，防止設備損壞和火災等安全事故的發生。
4.2 工業自動化控制
在工業自動化控制系統中，電流繼電器常用于實現電機的啟動、停止、反轉等控制功能。同時，它還可以與其他控制元件配合，實現復雜的控制邏輯和自動化流程。
4.3 新能源領域
在太陽能發電、風力發電等新能源領域，電流繼電器常用于逆變器、電池管理系統等電路中，實現對電流的控制和保護。例如，高容量光伏逆變器中的繼電器需要確保達到3.6mm以上的接點間隔，以滿足安全標準。
4.4 智能建筑與家電
在建筑物內的照明控制系統、電梯控制系統以及家用電器中，繼電器也扮演著重要角色。例如，中間繼電器在樓宇自動化系統中起著信號轉換和擴大的作用。
5 選型與適配指南
為特定應用選擇合適的繼電器是確保系統可靠運行的關鍵。繼電器的選需考慮多方面因素：
5.1 根據應用場景確定線圈電壓范圍
●低壓環境（DC5V - DC24V）：適用于工業PLC控制系統中的輸入/輸出模塊接口、小型家用電器的內部電路控制、汽車電子控制系統等。
●中壓環境（AC24V - AC230V）：適用于工廠車間內的大型機械設備、建筑物內的照明控制系統、電梯控制系統等。
●高壓環境（AC230V以上）：適用于發電廠、變電站等電力傳輸與分配系統中的開關設備控制、大型工業爐窯的加熱控制系統等。
5.2 控制電源類型選擇
●直流繼電器：線圈在通電后產生恒定磁場，工作過程相對平穩，沒有交流繼電器存在的磁滯損耗等問題，觸點壽命相對較長。
●交流繼電器：線圈產生的磁場是交變的，這會導致一定的磁滯損耗和渦流損耗，但通過特殊的結構設計（如采用硅鋼片疊制鐵芯）可以減小這些損耗，具有較好的抗干擾能力。
5.3 負載特性與環境條件
對于高靈敏繼電器，當它使用在具有長控制線的場所時，長控制線的線路電阻影響不是很大，而線路的分布電容則有可能讓它自動吸合，或者吸合后不釋放。解決方案是讓中間繼電器的吸合電流等于線路分布電容漏電流的1.2～2.0倍。
在高溫環境下，線圈電阻增大，可能會導致繼電器無法正常吸合；低溫環境下，線圈電阻減小，可能使繼電器提前動作。因此，在特殊溫度條件下工作的繼電器，要特別關注其線圈電壓與溫度系數的關系。
6 國內外主流品牌對比分析
全球功率繼電器市場呈現“高端技術主導、本土品牌崛起”的雙軌競爭格局。以下是國內外主要繼電器品牌的技術特點與市場定位對比：

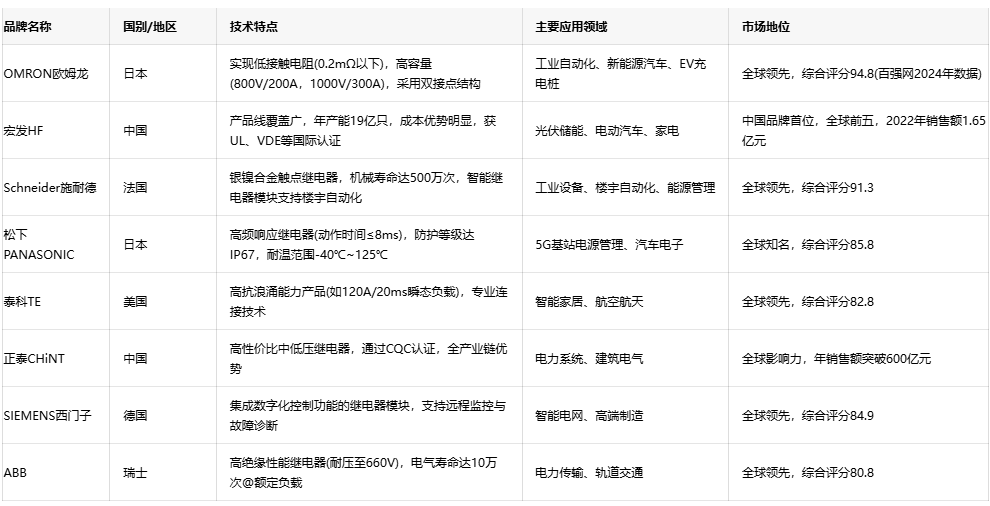

表：國內外主要繼電器品牌對比
從市場占有率來看，全球功率繼電器市場中頭部企業以技術積累、產品線覆蓋度、品牌影響力為核心競爭力。歐姆龍、施耐德、西門子等歐美日企業長期占據高端市場，而中國廠商如宏發、正泰等憑借規模化生產和成本優勢加速崛起，逐漸打破外資壟斷格局。
7 技術發展趨勢
繼電器技術持續演進，未來主要發展趨勢包括：
●智能化：集成傳感器與通信模塊，支持數據實時傳輸，如宏發HF新能源繼電器；西門子也推出集成數字化控制功能的繼電器模塊，支持遠程監控與故障診斷。
●高可靠性與長壽命：銀合金觸點、全密封結構設計成為高端標配，機械壽命向1000萬次突破。
●高容量與低功耗：如歐姆龍G9KA型高容量功率繼電器實現在行業內達到低接觸電阻0.2mΩ以下，有效抑制了作為小型化、高容量化重大課題的發熱。
●環境適應性：車載設備優先抗振設計（如松下全密封型），高溫場景需耐溫≥125℃產品。
結語
電力繼電器作為基礎而又關鍵的電氣控制元件，其技術演進始終圍繞著可靠性、智能化與專業化三大核心方向。隨著新能源、智能制造等新興領域的快速發展，對繼電器提出了更高要求，同時也為技術創新提供了廣闊空間。未來，隨著國產替代加速與技術融合深化，國內外繼電器品牌的競爭將更趨激烈，最終推動整個行業向更高效、更可靠、更智能的方向發展。
